優勢和特點

• 使用簡單，只需要一個電容器
• 采用 ΔΣ 技術的真正 RMS 至 DC 轉換
• 高準確度：
  • 0.1% 增益準確度 (從 50Hz 至 1kHz)
  • 0.25% 總誤差 (從 50Hz 至 1kHz)
• 高線性度：
  • 0.02% 線性度可實現簡單的系統校準
• 低電源電流：
  • 155μA (典型值)，170μA (最大值)
• 超低停機電流：
  • 0.1μA
• 恒定帶寬：
  • 與輸入電壓無關
  • 800kHz -3dB，6kHz±1%
• 靈活的電源：
  • 2.7V 至 5.5V 單電源
  • 高達 ±5.5V 的雙電源
• 靈活的輸入：
  • 差分或單端軌至軌共模電壓范圍
  • 高達 1V_PEAK 的差分電壓
• 靈活的輸出：
  • 軌至軌輸出
  • 單獨的輸出基準引腳可提供電平移動
• 寬溫度范圍：
  • -55℃ 至 125℃
• 小外形尺寸：

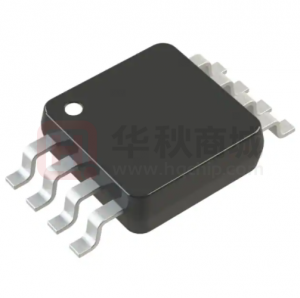

  • 節省空間的 8 引腳 MSOP 封裝

產品詳情

LTC^?1966 是一款真正的 RMS 至 DC 轉換器，它運用了創新的專利 ΔΣ 計算技術。LTC1966 的內部增量-累加 (ΔΣ) 電路使其在使用上更簡單，比傳統的對數反對數 RMS 至 DC 轉換器更準確、更低功率和靈活性大為增強。

LTC1966 可接受單端或差分輸入信號 (為了抑制 EMI / RFI)，并且支持高至 4 的峰值因數。共模輸入范圍為軌至軌。差分輸入范圍為 1V_PEAK，并提供了前所未有的線性度。與此前的 RMS 至 DC 轉換器不同，LTC1966 的絕佳線性度可在任何輸入電壓條件下實現輕松的系統校準。

另外，LTC1966 還具有一個軌至軌輸出和一個單獨的輸出基準引腳，因而可提供靈活的電平移動。LTC1966 采用 2.7V 至 5.5V 的單工作電源或 ±5.5V 的雙工作電源。一種低功率停機模式能將電源電流減小至 0.5μA。

LTC1966 不容易受到 PC 板焊接和應力以及工作溫度的影響。LTC1966 采用節省空間的 MSOP 封裝，非常適合于便攜式應用。

?

應用

• 真正的 RMS 數字萬用表和面板式儀表
• 真正的 RMS AC + DC 測量

方框圖
