優勢和特點

• 超低 RMS 噪聲：0.8μV_RMS (10Hz 至 100kHz)
• 超低點噪聲：2nV/√Hz (在 10kHz)
• 超高 PSRR：76dB (在 1MHz)
• 輸出電流：500mA
• 寬輸入電壓范圍：1.8V 至 20V
• 單個電容器改善噪聲和 PSRR
• 100μA SET 引腳電流：±1% 初始準確度
• 可由單個電阻器來設置輸出電壓
• 高帶寬：1MHz
• 可編程電流限值
• 低壓差電壓：260mV
• 輸出電壓范圍：0V 至 15V
• 可編程電源良好
• 快速啟動能力
• 高精度使能 / UVLO
• 可并聯多個器件以降低噪聲和提供較高的電流
• 具折返的內部電流限制
• 最小輸出電容器：10μF (陶瓷)
• 反向電池和反向電流保護

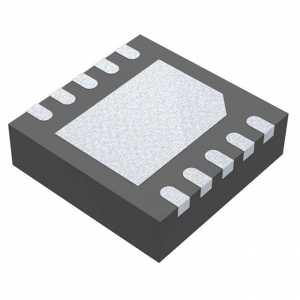

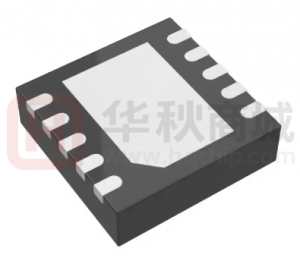

• 12 引腳 MSOP 封裝和 10 引腳 3mm x 3mm DFN 封裝


產品詳情

LT^?3045 是一款高性能低壓差線性穩壓器，其采用 LTC 的超低噪聲和超高 PSRR 架構以為對噪聲敏感的應用供電。LT3045 被設計為后隨一個高性能電壓緩沖器的高精度電流基準，其可容易地通過并聯以進一步降低噪聲、增加輸出電流和在 PCB 上散播熱量。

該器件可在260mV 典型壓差電壓條件下提供 500mA。工作靜態電流的標稱值為 2.2mA，并在停機模式中減小至 <<1μA。LT3045 的寬輸出電壓范圍 (0V 至 15V) 及保持單位增益操作的能力可提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調整率，這與設定的輸出電壓無關。此外，該穩壓器還擁有可編程電流限值、快速啟動能力和用于指示輸出電壓調節的可編程電源良好。

LT3045 可在采用 10μF (最小值) 陶瓷輸出電容器的情況下實現穩定。內置保護功能電路包括反向電池保護、反向電流保護以及具折返的內部電流限制和具遲滯的熱限制。LT3045 采用耐熱性能增強型 12 引腳 MSOP 封裝和 10 引腳 3mm x 3mm DFN 封裝。

Applications

• RF 電源：PLL、VCO、混頻器、低噪聲放大器 (LNA)、功率放大器 (PA)
• 非常低噪聲儀表
• 高速 / 高精度數據轉換器
• 醫療應用：成像、診斷
• 精準型電源
• 用于開關電源的后置穩壓器

方框圖
