優勢和特點

• 低噪聲：30μV_RMS (10Hz 至 100kHz)
• 低靜態電流：30μA
• 低壓差電壓：340mV
• 輸出電流：200mA
• 固定輸出電壓：-5V
• 可調輸出范圍：-1.22V 至 -20V
• 正或負停機邏輯電路
• 停機模式時的靜態電流為 3μA
• 采用 1μF 輸出電容器時可穩定
• 采用鋁電容器、鉭電容器或陶瓷電容器時可穩定
• 具熱限制功能

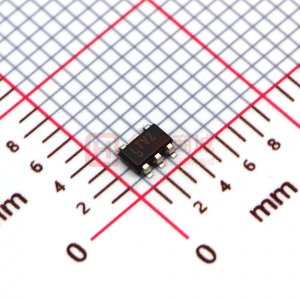

• 扁平 (高度僅 1mm) ThinSOT^? 和 8 引腳 3mm x 3mm DFN 封裝

產品詳情

LT^?1964 是一款微功率、低噪聲、低壓差負電壓穩壓器。該器件能夠提供 200mA 的輸出電流和一個 340mV 的壓差電壓。低靜態電流 (工作時為 30μA，停機模式時則為 3μA) 使得 LT1964 成為電池供電型應用的絕佳選擇。在壓差條件下，靜態電流處于良好受控狀態。

LT1964 的其他特點包括低輸出噪聲。在增設一個 0.01μF 外部旁路電容器的情況下，可把輸出噪聲降至 30μV_RMS (在 10Hz 至 100kHz 的帶寬內)。LT1964 能夠在采用小電容器的情況下正常運作，并可在采用低至 1μF 的輸出電容器時實現穩定。可以使用小的陶瓷電容器，而無需像其他常見穩壓器那樣需要增加 ESR。內部保護電路包括反向輸出保護、電流限制和熱限制。該器件可以提供一個 -5V 的固定輸出電壓，并可用作一款具一個 -1.22V 基準電壓的可調型器件。LT1964 穩壓器采用扁平 (高度僅 1mm) ThinSOT?和扁平 (高度僅 0.75mm) 8 引腳 3mm x 3mm DFN 封裝。

?

應用

• 電池供電型儀器
• 用于噪聲敏感型儀表的低噪聲穩壓器
• LT1761 正電壓 LDO 系列的配套負電壓穩壓器

?

方框圖
