優勢和特點

• RF輸出頻率范圍：54 MHz至13,600 MHz
• 小數N分頻頻率合成器和整數N分頻頻率合成器
• 高分辨率38位模數
• 工作頻率高達125 MHz的鑒頻鑒相器(PFD)
• 參考頻率達600 MHz
• 在?40°C至+85°C范圍內維持鎖頻
• 低相位噪聲電壓控制振蕩器(VCO)
• 可編程1/2/4/8/16/32/64分頻輸出

• 模擬和數字電源：3.3 V
• 電荷泵和VCO電源：5 V（典型值）
• 邏輯兼容性：1.8 V
• 可編程雙模預分頻器：4/5或8/9
• 可編程的輸出功率
• RF輸出靜音功能
• 模擬和數字鎖定檢測
• ADIsimPLL 設計工具支持

產品詳情

ADF5355結合外部環路濾波器和外部參考頻率使用時，可實現小數N分頻或整數N分頻鎖相環(PLL)頻率合成器。 該微波寬帶VCO設計允許在一個射頻(RF)輸出實現6.8 GHz至13.6 GHz的工作頻率。 其他頻率輸出的一系列分頻器可實現54 MHz至6,800 MHz的工作頻率。

ADF5355具有集成VCO，其基波輸出頻率范圍為3400 MHz至6800 MHz。 此外，VCO頻率可進行1、2、4、8、16、32或64分頻，因此用戶可以產生低至54 MHz的RF輸出頻率。 對于要求隔離的應用，RF輸出級可以實現靜音。 靜音功能既可以通過引腳控制，也可以通過軟件控制。

所有片內寄存器均通過簡單的三線式接口進行控制。 ADF5355采用3.15 V至3.45 V的模擬和數字電源工作，并帶有4.75 V至5.25 V的電荷泵和VCO電源。此外，ADF5355還內置硬件和軟件省電模式。

應用

• 無線基礎設施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
• 點到點/點到多點微波鏈路
• 衛星/V-SAT
• 測試設備/儀器儀表
• 時鐘產生

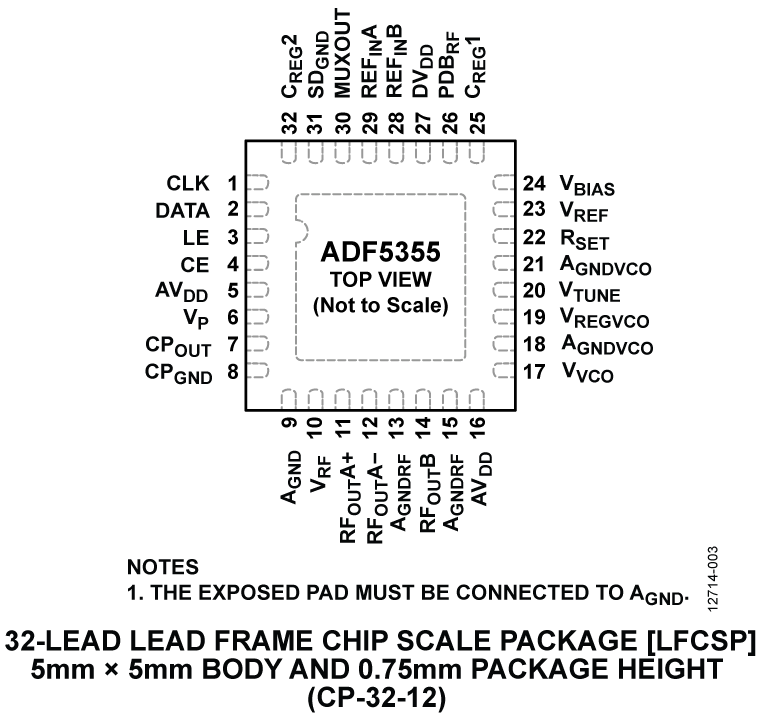

方框圖
