LTC5594 具寬帶 IF 放大器的 300MHz 至 9GHz 高線性度 I/Q 解調器

優勢和特點

真正的零 IF 解調
寬帶輸入匹配范圍從 500MHz 至 9GHz
寬的 IF 帶寬：DC 至 1GHz (1dB 平坦度)
37dB 鏡頻抑制，可調至 60dB

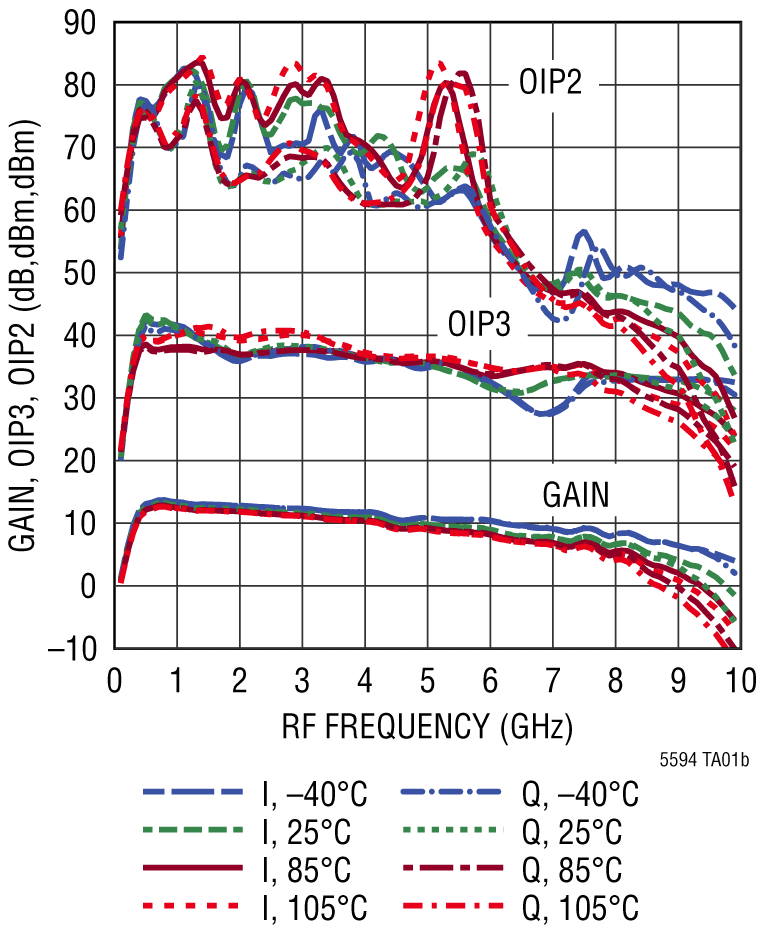

高的總 OIP3：在 5.8GHz 為 37dBm
58dBm OIP2 (在 5.8GHz)，可調至 65dBm
最大功率轉換增益：9.2dB (在 5.8GHz)
具片內變壓器的單端 RF 輸入
用戶可調的 DC 零點偏移
串行接口
IF 放大器增益可調 (分 8 級)
IF 放大器停機 / 啟用
低功率停機模式
工作溫度范圍 (T_C)：–40°C 至 105°C

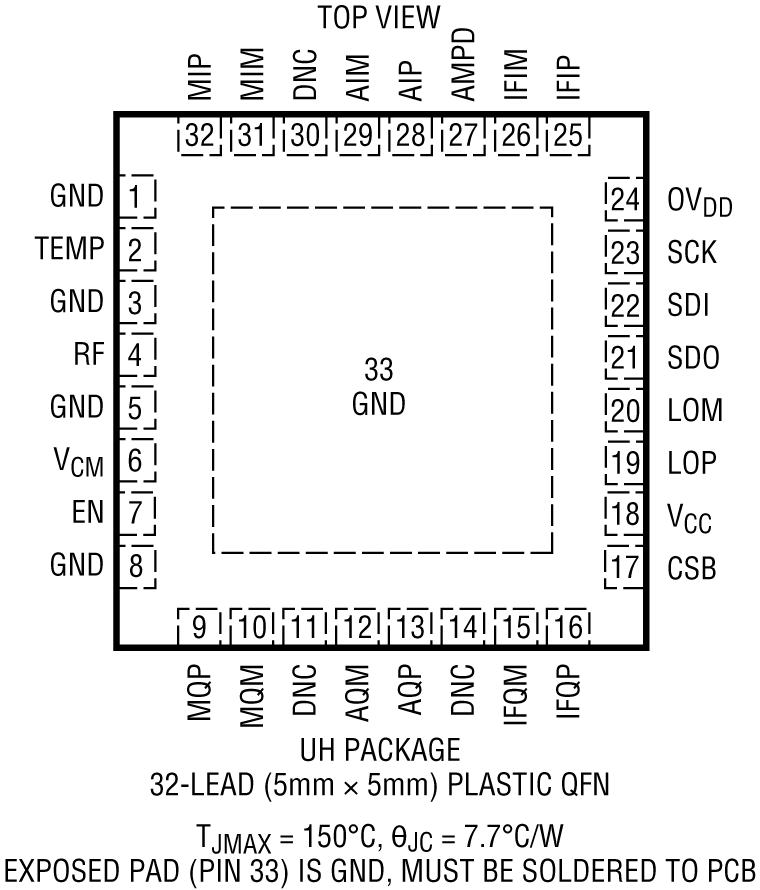

32 引腳 5mm x 5mm QFN 封裝

產品詳情

LTC^?5594 是一款直接轉換正交解調器，專為 300MHz 至 9GHz 頻率范圍內的高線性度零 IF 和低 IF 接收機應用而優化。超過 1GHz 的非常寬 IF 帶寬使得 LTC5594 特別適合非常寬帶信號的解調，尤其是在 5G 前傳 / 回程接收機應用中。LTC5594 出色的動態范圍使得這款器件適合要求苛刻的基礎設施直接轉換應用。LTC5594 內部運用的專有技術提供了把 OIP2 優化至 65dBm 的能力，并實現了優于 60dB 的鏡頻抑制性能。DC 偏移控制功能可在 A/D 轉換器輸入端上提供 DC 偏移的置零，從而優化采用 DC 耦合 IF 信號通路之真正零 IF 接收機的動態范圍。寬帶 RF 和 LO 輸入端口使得能夠采用單一器件覆蓋所有主要的無線基礎設施頻段。LTC5594 的IF 輸出專為與大多數常用 A/D 轉換器輸入接口直接連接而設計。該器件的高 OIP3 和高轉換增益免除了在 IF 信號通路中增設放大器的需要。
