優勢和特點

• 串行數據輸入：12.3 Mb/s至1.25 Gb/s
• 超過SONET抖動傳遞/產生/容差要求
• 量化器靈敏度：6 mV（典型值）
• 可調限幅電平：±100 mV
• 取得專利的時鐘恢復架構
• 信號丟失(LOS)檢測范圍：3 mV至15 mV
• 獨立限幅電平調整和LOS檢測器
• 無需參考時鐘
• 失鎖指示器
• 通過I²C?接口訪問可選特性
• 單電源供電：3.3 V
• 低功耗：350 mW（典型值）

產品詳情

ADN2813可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于從12.3 Mb/s到1.25 Gb/s的連續數據速率。 它可自動鎖定至所有數據速率，而無需外部參考時鐘或編程。 該器件滿足所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。 所有規格均相對于-40℃至+85°C環境溫度而言，除非另有說明。 ????????????????????????????????????

該器件配合PIN二極管和TIA前置放大器，可以實現高度集成的低成本、低功耗光纖接收器。

當輸入信號電平降至用戶可調閾值以下時，接收器前端信號丟失(LOS)檢測電路會予以提示。 LOS檢測電路具有遲滯特性，可防止輸出震顫。

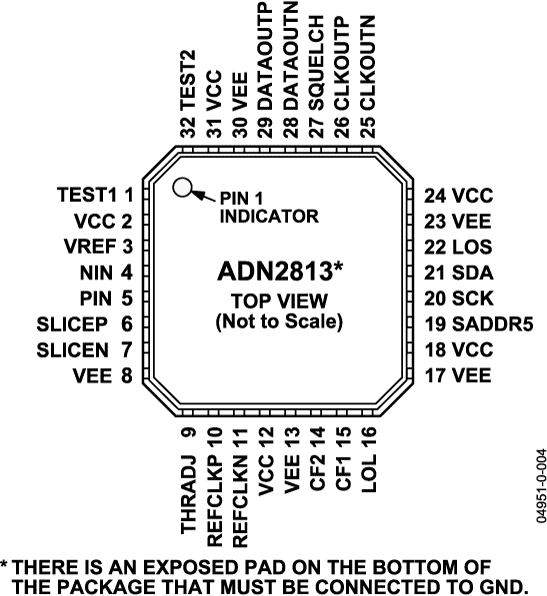

ADN2813采用緊湊型5 mm × 5 mm、32引腳芯片級封裝。

應用

SONET OC-1/3/12和所有相關FEC速率

光纖通道、GbE、高清電視等

WDM應答器

再生器/中繼器

測試設備

寬帶交叉連接和路由器

方框圖
