優勢和特點

• 串行數據輸入：10 Mbps至2.7 Gbps
• 超過ITU-T抖動要求
• 集成限幅放大器
  靈敏度：5 mV（僅ADN2817）
• 可調限幅電平：±100 mV
  (僅ADN2817 )
• 取得專利的雙環路時鐘恢復架構
• 可編程LOS檢測（僅ADN2817）
• 集成PRBS發生器和檢測器
• 欲了解更多信息，請參考數據手冊

產品詳情

ADN2817/ADN2818可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于從10 Mbps到2.7 Gbps的連續數據速率。二者均可自動鎖定至所有數據速率，而無需外部參考時鐘或編程。這些器件超過所有的SONET抖動要求，包括抖動傳遞、抖動產生和抖動容差。所有規格均相對于?40°C至+85°C環境溫度而言，除非另有說明。????????????????????????????????????

該器件配合PIN二極管和TIA前置放大器，可以實現高度集成的低成本、低功耗光纖接收器。

通過 I²C? 接口，可以實現ADN2817/ADN2818的許多可選特性。例如，用戶可以回讀鎖定ADN2817/ADN2818的數據速率；如果要求提供數據速率，用戶也可以設置器件，僅鎖定至一個特定數據速率。BERMON電路可估計所接收的比特誤差率(BER)，而無需中斷數據。另一方面，用戶也可以調整數據采樣相位，以優化所接收的BER。

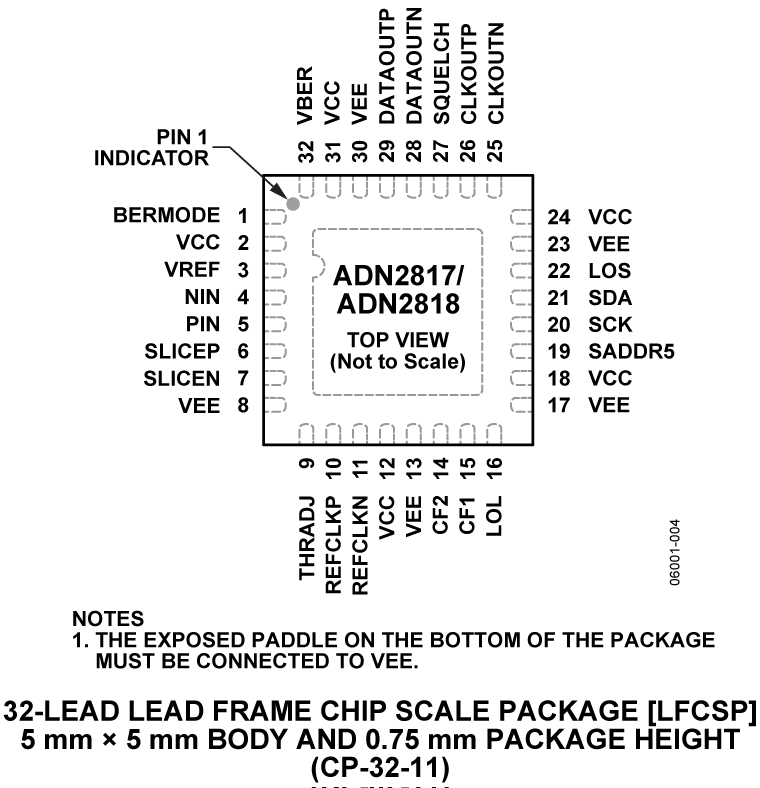

ADN2817/ADN2818采用緊湊型5 mm × 5 mm、32引腳LFCSP封裝。ADN2817/ADN2818采用緊湊型5 mm × 5 mm、32引腳LFCSP封裝。

應用

SONET OC-1, OC-3, OC-12, OC-48和所有相關FEC速率

光纖通道、2×光纖通道、GbE、高清電視等

WDM 應答器

再生器/中繼器

測試設備

數據手冊, Rev. A, 8/08

方框圖
