優勢和特點

• 串行數據輸入：8.5 Gbps至11.3 Gbps
• 無需參考時鐘
• 超過SONET/SDH抖動傳遞/產生/容差要求
• 量化器靈敏度：9.2 mV p-p（典型值，限幅放大器模式）
• 可選限幅放大器和均衡器輸入
• 可編程抖動傳遞帶寬，支持G.8251 OTN
• 可編程限幅電平
• 采樣相位調整
• 輸出極性反轉
• 通過I2C可編程LOS閾值
• 通過I2C訪問可選特性
• LOS報警（僅限幅放大器模式）
• LOL指示器
• PRBS發生器/檢測器
• 應用敏感的功耗調整
  • 352 mW（8.5 Gbps、均衡器模式、無時鐘輸出）
  • 430 mW（11.3 Gbps、均衡器模式、無時鐘輸出）
• 電源：1.2 V、靈活的1.8 V至3.3 V范圍及3.3 V

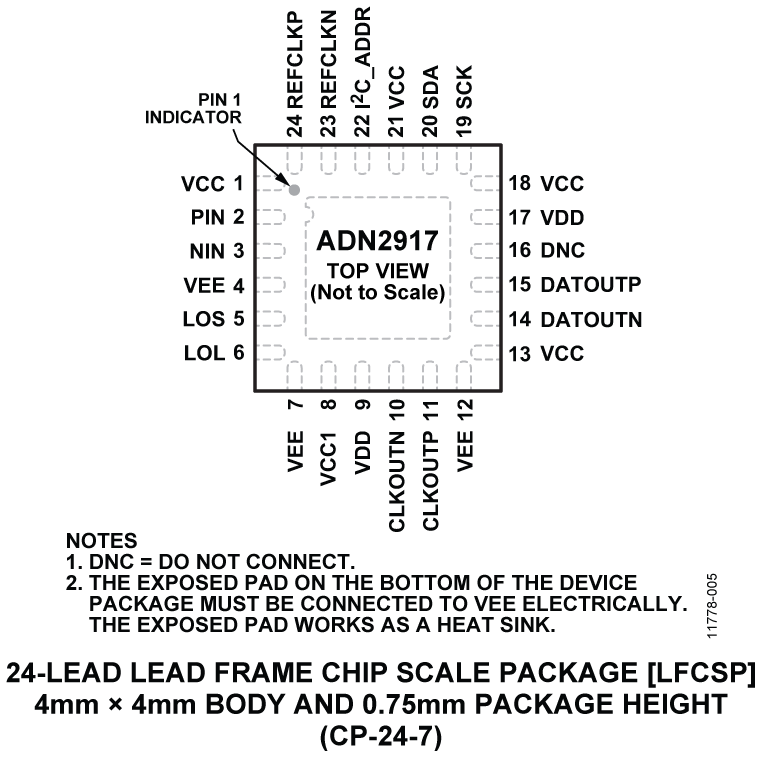

• 4 mm × 4 mm、24引腳LFCSP封裝

產品詳情

ADN2917可提供下列接收器功能：量化、信號電平檢測、時鐘和數據恢復，適用于從8.5 Gbps到11.3 Gbps的連續數據速率。它可自動鎖定至所有數據速率，而無需外部參考時鐘或編程。ADN2917抖動性能超越全部SONET/SDH抖動要求，包括抖動傳遞、抖動產生和抖動容差。

ADN2917提供手動或自動限幅調整和手動采樣相位調整。此外，用戶還可選擇在輸入端連接一個限幅放大器或均衡器。均衡器為自適應或可手動設置。

當輸入信號電平降至用戶可編程閾值以下時，接收器前端信號丟失(LOS)檢測電路會予以提示。LOS檢測電路具有遲滯特性，可防止LOS輸出震顫。此外，可通過I2C寄存器讀取輸入信號強度。

ADN2917還支持偽隨機二進制序列(PRBS)生成、位錯誤檢測和輸入數據速率回讀功能。

ADN2917采用緊湊型4 mm x 4 mm、24引腳架構芯片級(LFCSP)封裝。除非另有說明，否則所有規格均相對于?40 ℃至+85 ℃環境溫度而言。

應用

• SONET/SDH OC-192、10GFC、10GE及所有相關的FEC
• XFP、線路卡、時鐘、路由器、中繼器、儀器儀表
• 所有速率再生器/中繼器

方框圖
