優勢和特點

• JESD204B/C，子類 1 SYSREF 信號生成
• 低噪聲整數 N PLL
• 附加輸出抖動 < 6fs_RMS
  • （集成帶寬 = 12kHz 至 20MHz，f = 4.5GHz）

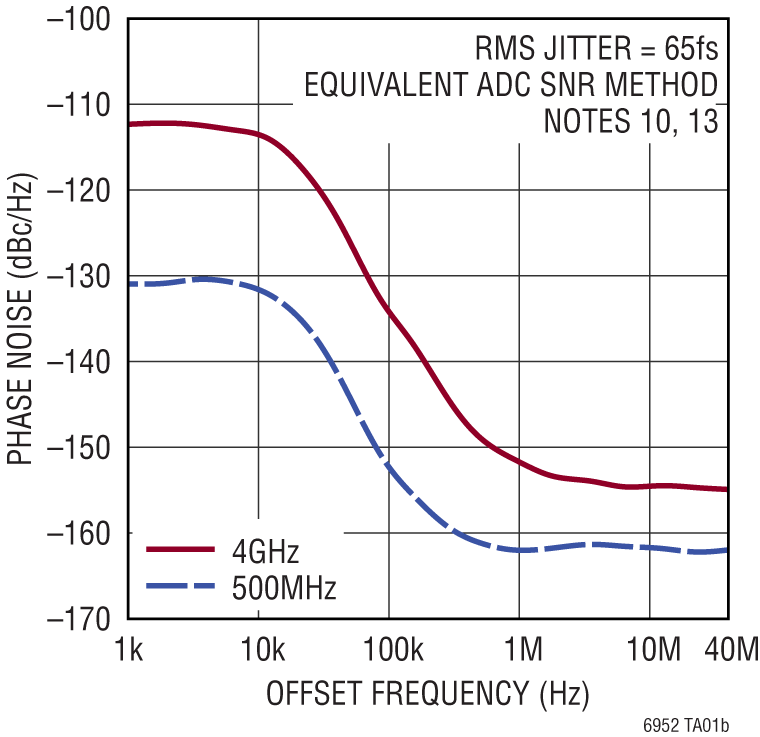

• 附加輸出抖動 65fs_RMS (ADC SNR 方法)
• EZSync^?、ParallelSync^? 多芯片同步
• –229dBc/Hz 歸一化帶內相位本底噪聲
• –281dBc/Hz 歸一化帶內 1/f 噪聲

• 11 個獨立低噪聲輸出，具有可編程粗數字延遲和精細模擬延遲
• 靈活的輸出可以用作套件時鐘或 SYSREF 信號
• 基準輸入頻率達 500MHz
• LTC6952Wizard^? 軟件設計工具支持
• 工作結溫范圍為 –40oC 至 125°C

產品詳情

LTC6952 是一款高性能超低抖動的 JESD204B/C 時鐘生成和分配 IC。它包括一個鎖相環 (PLL) 內核，由基準分頻器、具有鎖相指示器的相位頻率檢波器 (PFD)、超低噪聲電荷泵和整數反饋分頻器構成。LTC6952 的 11 個輸出可配置為最多 5 個 JESD204B/C 子類 1 器件時鐘/SYSREF 對以及一個通用輸出，或簡單的 11 個通用時鐘輸出，用于非 JESD204B/C 應用。每個輸出都有自己的可單獨編程的分頻器和輸出驅動器。所有輸出也可以通過單獨的粗半周數字延遲和精細模擬時間延遲進行同步，并設置為精確的相位對齊。

對于需要 11 個以上總輸出的應用，可以使用 EZSync 或 ParallelSync 同步協議將多個 LTC6952 連接在一起。

應用

• 高性能數據轉換器時鐘
• 無線基礎設施
• 測試和測量

方框圖
