LTC6409 10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驅動器

優勢和特點

10GHz 增益帶寬乘積
88dB SFDR (在 100MHz，2V_P-P)
1.1nV/√Hz 輸入噪聲密度
輸入范圍包括地電位
利用外部電阻器設置增益 (最小值為 1V/V)
3300V/μs 差分轉換速率
52mA 電源電流
2.7V 至 5.25V 電源電壓范圍
全差分輸入和輸出
可調輸出共模電壓
低功率停機模式

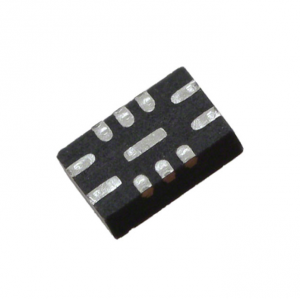

小外形 10 引腳 3mm x 2mm x 0.75mm QFN 封裝

產品詳情

LTC^?6409 是一款非常高速度的低失真差分放大器。該器件的輸入共模范圍包括地電位，因此可對一個參考于地的輸入信號實施 DC 耦合、電平移位和轉換、以對一個 ADC 進行差分驅動。
增益和反饋電阻器是外置的，因而可針對每一種應用實現精確的增益和頻率響應。例如：在無過沖配置中可對放大器進行外部補償，這在某些時域應用中是合乎需要的。
LTC6409 具有一個數值為 1 的穩定差分增益。在那些不需要增益的應用中，這能夠實現低輸出噪聲。該器件吸收 52mA 的電源電流并具有一種硬件停機功能，該功能可將電流消耗減小至 100μA。
LTC6409 采用緊湊型 3mm x 2mm 10 引腳無引線 QFN 封裝，其工作溫度范圍為 –40oC 至 125oC。
