描述

ISO7041器件是一款超低功耗，多通道數字隔離器，可用于隔離CMOS或LVCMOS數字I /O.每個隔離通道都有一個邏輯輸入和輸出緩沖器，由雙電容二氧化硅（SiO ₂ ）絕緣屏障隔開。創新的基于邊緣的架構與ON-OFF鍵控調制方案相結合，使這些隔離器能夠消耗非常低的功率，同時符合UL1577的3000V _RMS 隔離額定值。器件的每通道動態電流消耗低于120μA/Mbps，3.3 V時每通道靜態電流消耗為4.2μA，允許在功率和熱約束系統設計中使用ISO7041。

該器件可在低至2.25 V，高達3.6 V的電壓下工作，并且在隔離柵的每一側都具有不同的電源電壓。四通道隔離器采用16-QSOP封裝，采用16-QSOP封裝，具有三個正向通道和一個反向通道。該設備具有defaultoutput高低選項。如果輸入功率或信號丟失，ISO7041設備的默認輸出高，對于帶有F后綴的ISO7041F設備，沒有后綴F和低。有關詳細信息，請參閱 DeviceFunctional Modes 部分。

特性

• 超低功耗
  • 每通道靜態電流4.2μA（3.3 V）
  • 15 μAperChannel，100 kbps（3.3 V）
  • 116μA/通道，1 Mbps（3.3V）
魯棒隔離屏
• ＆gt; 100年預計壽命
• 3000V _RMS 隔離額定值
• ±100 kV /μs典型CMTI
• 寬電源范圍：2.25 V至3.6 V
• 寬溫度范圍：-55°C至+ 125°C
• 小型16-QSOP封裝（16-DBQ）
• 信令速率：最高2 Mbps
• 默認輸出高（ISO7041）和低（ISO7041F）選項
• 強大的電磁兼容性（EMC）
  • 系統級ESD，EFT和浪涌抗擾度
  • 極低排放
• 安全相關認證（已計劃）：
  • UL 1577組件識別計劃
  • DIN V VDE V 0884-11
  • CQC，TUV和CSA認證
  • IECEx（IEC 60079-0＆amp; IEC 60079-11）和ATEX（EN 6 0079-11）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?數字隔離器

? Integrated isolated power Number of channels (#) Forward/reverse channels Isolation rating (Vrms) Surge Voltage Capability (Vpk) Data rate (Max) (Mbps) Current consumption per channel (DC) (Typ) (mA) Current consumption per channel (1 Mbps) (Typ) (mA) Propagation delay (Typ) (ns) Default output VCC (Min) (V) VCC (Max) (V) Rating Operating temperature range (C) ? ISO7041 No ? ? 4 ? ? 3/1 ? ? 3000 ? ? 10000 ? ? 2 ? ? 0.0042 ? ? 0.116 ? ? 140 ? ? High
Low ? ? 2.25 ? ? 3.63 ? ? Catalog ? ? -40 to 125 ? ?

方框圖

•

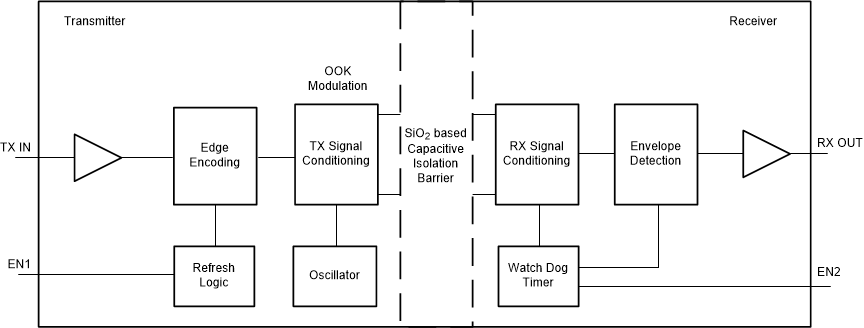

  ISO7041 - 功能方框圖
