Analog Devices Inc. ADuM1253超低功耗I2C數字隔離器具有兩個開漏通道,一個單向、一個雙向。該雙通道設計適用于需要在同一線路上雙向傳輸數據但具有單向時鐘的應用,例如I2C。為防止閂鎖行為,第1側輸出包含特殊緩沖器,可將邏輯低電平電壓調節為0.64V,并且輸入邏輯低電平閾值比輸出邏輯低電平電壓至少低50mV。第2側具有不調節邏輯低電平輸出電壓的傳統緩沖器。ADuM1253的額定工作環境溫度范圍為-40°C至+125°C,采用8引腳窄體SOIC封裝。
數據手冊:*附件:Analog Devices Inc. ADuM1253超低功耗I2C數字隔離器數據手冊.pdf
ADuM1253在隔離器的1側和2側均具有獨立的1.71V至5.5V電源。該器件的工作頻率高達2MHz,每側21μA超低待機電流非常適合用于電池供電系統。Analog Devices ADuM1253為第二側上的熱拔插連接提供無干擾總線連接,方法是在連接第1側和第1側之前,先對總線引腳進行預充電,然后監控總線狀態是空閑總線還是檢測到I^2^C停止條件。
特性
- 低V
OL(MAX)可實現更高的I^2^C器件兼容性- 0.69V(1側)
- 0.4 V(2側)
- 超低功耗,延長電池壽命,142μA時每通道(典型值400kHz)
- 寬的獨立的V
DD1/VDD2電源范圍支持更多邏輯電壓電平,并支持電平轉換,兩側電源均為1.71V至5.5V - 熱插拔2側I/O可防止數據損壞,初始2側在總線空閑或停止狀態下連接
- 高達2MHz SCL的雙向I^2^C數據傳輸
- 強大的電流吸收能力可實現更低的R
PULL-UP值,達到更快的總線速度- 5mA(1側)
- 50mA(2側)
- 數字信號的穩固電氣隔離
- 持續耐壓 (V
IOWM):445VRMS - 承受±10kV浪涌,符合IEC 61000-4-5
- 4 mm爬電距離和電氣間隙
- 持續耐壓 (V
- 安全和法規批準(申請中)
- IEC 60747-17,630V
PEAK,增強的VIORM - UL 1577,3000V
RMS持續1分鐘 - IEC/EN/CSA 62368-1
- IEC/EN/CSA 61010-1
- CAN/CSA-C22.2第14-18號
- IEC 60747-17,630V
- 8引腳窄體SOIC封裝
- 符合RoHS標準
應用
規范
- 隔離電壓:445V
RMS - 電源電壓范圍:1.71V至5.5V
- 工作電源電流: 270μA
- 傳播延遲時間:93.7ns
- 工作溫度范圍:-40 °C至+125 °C
- 濕度靈敏性等級(MSL) 3級
簡化應用方框圖

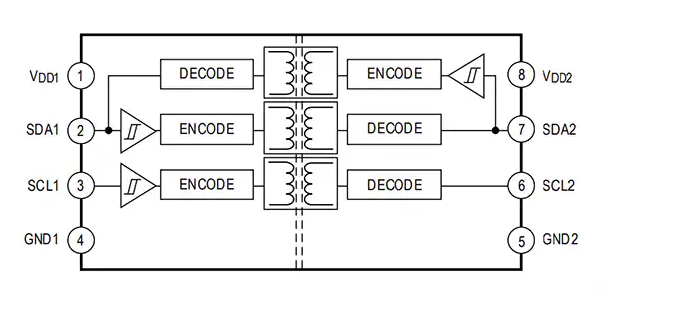

功能框圖
-
