描述

TPS563231是一款簡單易用，采用SOT563封裝的3A同步降壓轉換器。

器件經過優化

這些開關模式電源（SMPS）器件采用D-CAP3模式控制，提供快速瞬態響應并支持低等效串聯電阻（以及最小外部元件數量。 ESR）輸出電容，如特種聚合物和超低ESR陶瓷電容，無外部補償元件。

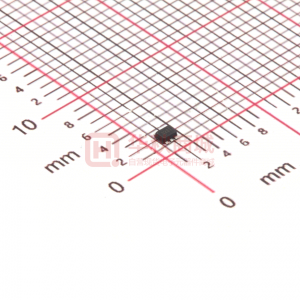

在輕載工作期間，TPS563231工作在脈沖跳躍模式（PSM），保持高效率。 TPS563231采用6引腳1.6 mm×1.6 mm SOT563（DRL）封裝，工作在-40°C至125°C的結溫范圍內。

特性

• 3-A轉換器集成95mΩ和55mΩFET
• D-CAP3?模式控制，具有快速瞬態響應
• 輸入電壓范圍：4.5 V至17 V
• 輸出電壓范圍：0.6 V至7 V
• 脈沖跳過模式
• 600 kHz開關頻率
• 低關斷電流小于10μA
• 2％反饋電壓精度（25oC）
• 從預偏置輸出電壓啟動< /li>
• 逐周期過電流限制
• 打嗝模式過電流保護
• 非鎖存UVP和TSD保護
• 6-引腳SOT563封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

? Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Iout (Max) (A) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Control mode Duty cycle (Max) (%) Operating temperature range (C) Rating Package Group Type Package size: mm2:W x L (PKG) ? TPS563231 TPS561201 TPS562201 TPS563201 TPS563249 TPS564201 TPS565201 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 0.6 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.6 ? ? 0.76 ? ? 0.76 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 3 ? ? 1 ? ? 2 ? ? 3 ? ? 3 ? ? 4 ? ? 5 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 600 ? ? 580 ? ? 580 ? ? 580 ? ? 1400 ? ? 500 ? ? 500 ? ? 600 ? ? 580 ? ? 580 ? ? 580 ? ? 1400 ? ? 600 ? ? 500 ? ? 0.22 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.26 ? ? 0.4 ? ? 0.35 ? ? Enable
Light Load Efficiency
Over Current Protection
Pre-Bias Start-Up
Synchronous Rectification
UVLO Fixed ? ? Enable
Light Load Efficiency
Synchronous Rectification ? ? Enable
Light Load Efficiency
Synchronous Rectification ? ? Enable
Light Load Efficiency
Synchronous Rectification ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Over Current Protection
Pre-Bias Start-Up
Synchronous Rectification
UVLO Fixed ? ? Enable
Light Load Efficiency
Synchronous Rectification ? ? Enable
Light Load Efficiency
Synchronous Rectification ? ? D-CAP3 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP3 ? ? D-CAP2 ? ? D-CAP2 ? ? 87 ? ? 80 ? ? 80 ? ? 80 ? ? ? 80 ? ? 80 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? SOT-5X3 | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? SOT-23-THIN | 6 ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? 6SOT-5X3: 3 mm2: 1.6 x 1.6 (SOT-5X3 | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 6SOT-23-THIN: 8 mm2: 2.8 x 2.9 (SOT-23-THIN | 6) ? ? 無樣片
