Analog Devices Inc. LTC7063半橋驅動器驅動兩個采用半橋配置的N溝道MOSFET，供電電壓高達140V。高側和低側驅動器可以通過提供瞬態抗擾度和噪聲來驅動具有不同接地參考的MOSFET 。強大的1.5Ω上拉和0.8Ω下拉MOSFET允許使用大柵極電容高壓MOSFET。這些LTC7063驅動器具有三態脈寬調制 (PWM) 輸入、可調開啟/關閉延遲、 擊穿保護和 開漏故障指示燈。LTC7063半橋驅動器可-40°C至+150°C溫度范圍、400μA供電電流、140V最大輸入電壓和6V至14V IC電壓范圍內工作。這些LTC7063驅動器非常適合用于汽車和工業電力系統、電信電力系統，以及半橋和全橋轉換器。

數據手冊：*附件：Analog Devices Inc. LTC7063半橋驅動器數據手冊.pdf

特性

• 獨特的對稱浮動柵極驅動器架構
• 輸入和輸出接地之間的差異
• 自適應擊穿保護功能
• 可編程死區時間
• 三態PWM輸入帶使能引腳
• V~CC ~UVLO/過壓鎖定 (OVLO)，以及浮動電源欠壓鎖定 (UVLO)
• 驅動雙路N溝道MOSFET
• 開漏故障指示器
• 可采用熱增強型12引腳MSOP封裝

規范

• IC工作電壓范圍：6V至14V
• 柵極驅動器電壓范圍：4V至14V
• 電源電壓范圍：–0.3V至15V VCC
• 0.8Ω下拉、1.5Ω上拉，實現快速導通/關斷
• 電源電流：400μA
• 最大輸入電壓：140V
• 絕對最大電壓：150V
• 工作結溫范圍：-40°C至+150°C
• 存放溫度范圍：-65°C至+150°C

應用

• 汽車和工業電源系統
• 電信電源系統
• 半橋和全橋轉換器

框圖

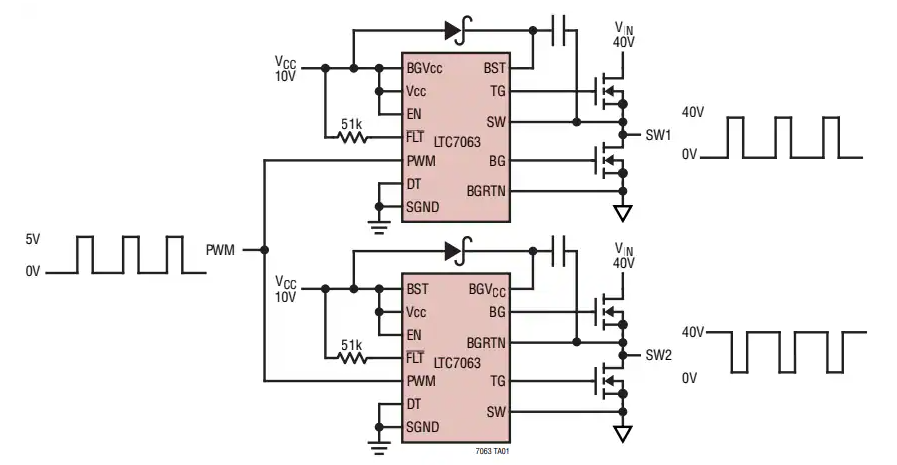

應用電路圖
