LM5176 55V 寬輸入電壓同步 4 開關降壓/升壓控制器

數據:

描述

LM5176是一款同步4開關降壓/升壓直流/直流控制器,能夠將輸出電壓穩定在等于,高于或低于輸入電壓的某一電壓值上.LM5176在4.2V至55V(最大絕對值為60V)的寬輸入電壓范圍內工作,可支持各種不同的應用。

LM5176在降壓和升<工作模式下均采用電流模式控制,以提供出色的負載調節率和線性調節率。

該器件還具有可編程的軟啟動功能,并且提供諸如逐周期電流限制,輸入欠壓鎖定(UVLO),輸出過壓保護(OVP)和熱關斷等各類保護特性。此外,LM5176采用可選的平均輸入或輸出電流限制,用于減少峰值EMI的可選擴頻,以及持續過載情況下的可選間斷模式保護。

特性

  • 單電感降壓/升壓控制器,用于升壓/降壓直流/直流轉換
  • 寬輸入電壓:4.2V(2.5V偏置)至55V(60V最大輸入電壓)
  • 靈活的輸出電壓:0.8V至55V
  • V OUT 短路保護
  • 高效降壓 - 升壓轉換
  • 可調開關頻率
  • 可選頻率同步和抖動
  • 集成2A金屬氧化物半導體場效應應晶體管(MOSFET)柵極驅動器
  • 逐周期電流限制和可選斷續模式
  • 可選輸入或輸出平均電流限制
  • < li>可編程的輸入欠壓閉鎖(UVLO)和軟啟動
  • 電源正常和輸出過壓保護

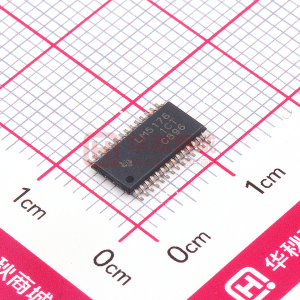

  • 采用HTSSOP-28封裝
  • 使用LM5176并借助WEBENCH電源設計器創建定制設計

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓/升壓或反相控制器 (外部開關)

?
Topology
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Min) (A)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Iout (Max) (A)
Operating Temperature Range (C)
Rating
Package Group
LM5176 LM25118 LM5118 LM5175 LM5175-Q1
Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ? Buck/Boost ? ?
4 ? ? 3 ? ? 3 ? ? 3.5 ? ? 3.5 ? ?
55 ? ? 42 ? ? 75 ? ? 42 ? ? 42 ? ?
0.8 ? ? 1.23 ? ? 1.23 ? ? 0.8 ? ? 0.8 ? ?
55 ? ? 38 ? ? 70 ? ? 55 ? ? 55 ? ?
20 ? ? 4 ? ? 4 ? ? 20 ? ? 20 ? ?
100 ? ? 98 ? ? 98 ? ? 100 ? ? 100 ? ?
100 ? ? 50 ? ? 50 ? ? 100 ? ? 100 ? ?
600 ? ? 500 ? ? 500 ? ? 600 ? ? 600 ? ?
1.65 ? ? 4.5 ? ? 4.5 ? ? 1.65 ? ? 1.65 ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Power Good
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ?
Enable
Frequency Synchronization ? ?
Enable
Frequency Synchronization ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Power Good
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ?
Adjustable Current Limit
Enable
Frequency Synchronization
Power Good
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ?
? 10 ? ? 10 ? ? 20 ? ? 20 ? ?
-40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ?
HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP
VQFN ? ?
HTSSOP ? ?

方框圖 (1)
