集成電路后段互連設計規則的三種電流

上海季豐電子 ? 來源:上海季豐電子 ? 2025-05-20 11:16 ? 次閱讀

目前集成電路后段互連的設計規則中存在三種電流相關規則,分別是:

Javg,對應直流DC電流規則;

Jrms,對應交流AC電流規則;

Jpeak,對應最大脈沖瞬時電流規則。

文章下面將分三部分,分別對上述三種電流從來源機理,失效理論,和檢測手法等方面展開論述。

1. Javg

Javg,或稱Iavg/Jdc/Idc,即保證EM低風險的最大直流DC電流,是直接和電遷移效應失效相關聯的。

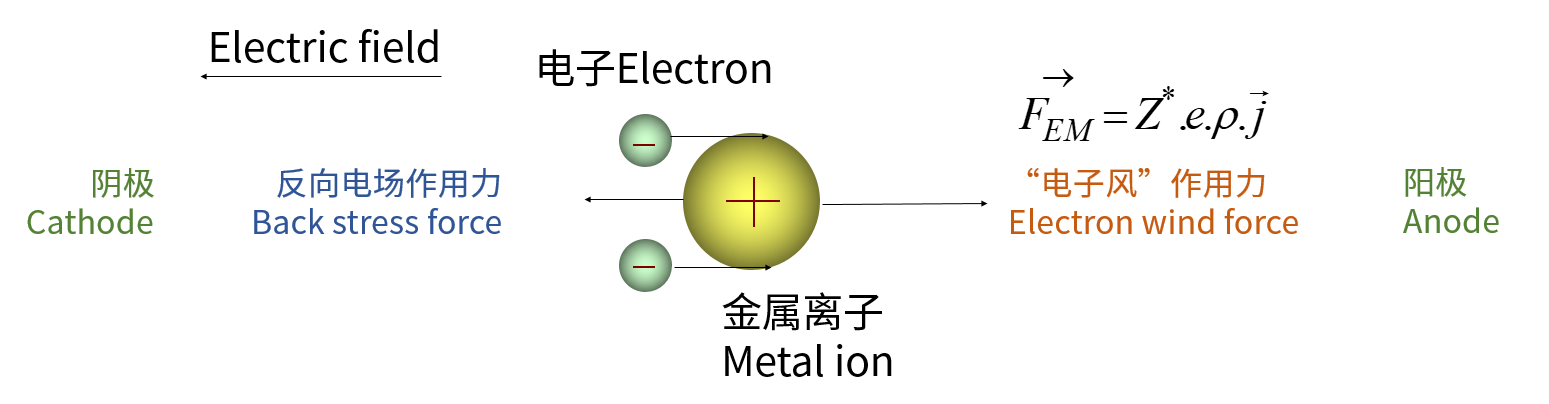

所謂“電遷移”,簡單的表述其失效機理如圖1所示。中間大圓球代表帶正電的金屬離子。它受到兩種力的作用:一種是在電場影響下的作用力,一種是被電子撞擊,有動量交換的產生,就是所謂的“電子風”作用力的影響下,往另一個相反的方向移動。


在電子風作用力大于反向電場作用力的條件下,金屬離子發生移動,在宏觀上表現出物質遷移運輸的現象。

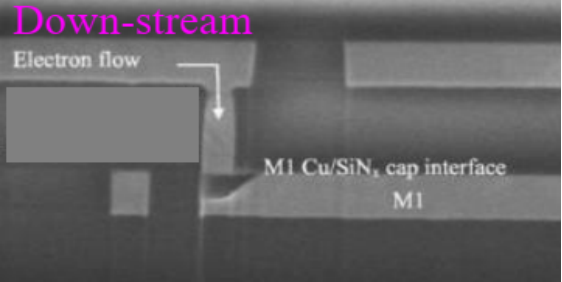

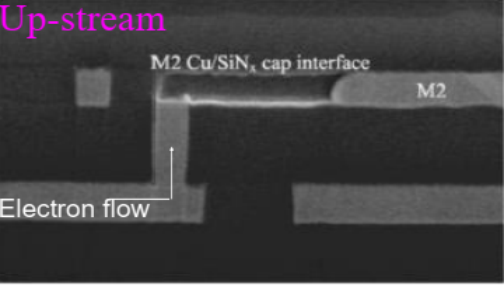

如圖2所示,電遷移會導致在金屬互連線和通孔附近產生空洞,并逐漸長大造成互連失效。



▲圖2

從數學計算的方面來看,Javg的計算公式(1)可以得到Javg電流首先是一個電流隨時間的積分平均值,并且該值是有方向性的。即正負方向的電流在這個積分平均中是會相互抵消的。這也是符合上面電遷移具有方向性機理的。


▲公式(1)

對Javg的檢驗方法即電遷移EM評估,通常需要高溫,大電流(密度),長時間的加速實驗。其測試流程是通過在施加溫度和電流時測量電阻,直至該測試樣品達到設定電阻變化,被判定失效發生,測試實驗終止(參考JEDEC標準JEP001-1A)。電遷移EM作為集成電路失效的重要風險之一,是工藝可靠性重要和必須評估項目。

2. Jrms

Jrms電流所對應相關的是金屬互連的自熱效應,是發生自熱低風險的最大電流值。雖然自熱本身是非破壞性的,將它引入設計規則,其目的是為了避免自熱導致環境溫度上升,從而使抗電遷移EM性能下降,失效風險增大。Jrms通常定義為升溫5℃溫度差條件下的電流值。

Jrms中rms的英文全稱是root-mean-square,數學上均方根的概念。

如公式(2)所示,其計算方法是對電流密度J平方隨時間積分平均的平方。


▲公式(2)

從公式中可以看到,和之前說過的Javg不同,Jrms電流是沒有方向性的。電流平方的數值其本身是含有能量概念,與前述的自熱效應的原理是相呼應的。

Jrms的數據可以通過實測獲得。與EM實驗需要高溫大電流的專用設備機臺不同,采用普通半導體測試儀器亦可。其方法是通過測試獲得不同寬度金屬線的熱阻,并結合微觀熱學理論可以推導計算出不同線寬條件下的Jrms,將該和線寬相關公式放入設計規則中,并采用實際升溫5℃溫度差來作為Jrms定義數值。

3. Jpeak

Jpeak是設計允許的金屬互連的最大瞬時電流,其相對應的是瞬時大電流導致燒毀發生的失效模式。


▲公式(3)

從其定義的公式(3)也可以看到該電流是沒有方向性的。它是超大電流下發生的燒毀損壞,可以看作是大電流導致自熱過大所造成的破壞。因此Jpeak遠遠大于Jrms,通常是Jrms的十幾甚至幾十倍。

不過正因為Jpeak電流值較大,在正常電路設計中的互連金屬線基本不會超過Jpeak如此嚴苛的場景。由此該設計規則在有些晶圓制造廠不會被提供。但是會針對上層金屬線可能經受靜電放電ESD/電過應力EOS的情況,特別做一些針對性的過流能力測試,比如TLP, 浪涌等實驗,也可以比較好的覆蓋潛在Jpeak失效風險。

總結:

本文深入淺出的介紹了后段互連設計規則的三種電流(Javg/Jrms/Jpeak)。Javg電流規則是直接對應電遷移失效。Jrms關聯對應自熱效應,而Jpeak相對應的是瞬時大電流導致燒毀發生的失效模式。

在本文中提到涉及多種測試實驗,失效檢測和分析手段,季豐電子都有承接相關業務的能力。
