TPS2546 是一個 USB 充電端口控制器和電源開關，帶有集成的 USB 2.0 高速數據線 （D+/D–） 開關。TPS2546 在 D+/D– 上提供電簽名，以支持 中列出的充電方案。TI 使用 TPS2546 對常用手機、平板電腦和媒體設備的充電進行測試，以確保與符合 BC1.2 標準和不符合 BC1.2 標準的設備兼容。
*附件：tps2546.pdf

除了為常用設備充電外，TPS2546還支持兩種不同的電源管理功能，即電源喚醒和通過 STATUS 引腳進行端口電源管理 （PPM）。電源喚醒功能允許在 S4/S5 充電中進行電源控制，并允許 PPM 在多端口應用中管理端口電源。此外，TPS2546完全支持使用鼠標/鍵盤（低速和全速）進行系統喚醒（從 S3）。

TPS2546 73mΩ 配電開關適用于可能遇到重電容負載和短路的應用。兩個可編程電流閾值為設置電流限值和負載檢測閾值提供了靈活性。

特性

• D+/D– CDP/DCP 模式，符合 USB 電池充電規范 1.2
• D+/D– 短路模式，符合中國電信行業標準 YD/T 1591-2009
• 通過自動選擇支持非 BC1.2 充電模式：
  • D+/D– 分壓器模式 2 V/2.7 V 和 2.7 V/2V
  • D+/D– 1.2V 模式
• 支持睡眠模式充電和鼠標/鍵盤喚醒
• 未連接到 CDP 端口的設備的自動 SDP/CDP 切換
• S4/S5 充電中的電源控制和所有充電模式下的端口電源管理的負載檢測
• 兼容 USB 2.0 和 3.0 電源開關要求
• 集成 73mΩ（典型值）高側 MOSFET
• 可調電流限制高達 3 A（典型值）
• 工作范圍：4.5 V 至 5.5 V
• 最大設備電流：
  • 器件禁用時為 2 μA
  • 器件啟用時為 270 μA
• 插入式和 BOM 與 TPS2543 兼容
• 采用 16 引腳 WQFN（3.00 mm × 3.00 mm）封裝
• DM/DP 引腳上的 8kV ESD 額定值
• UL 認證文件編號E169910 和 CB 認證

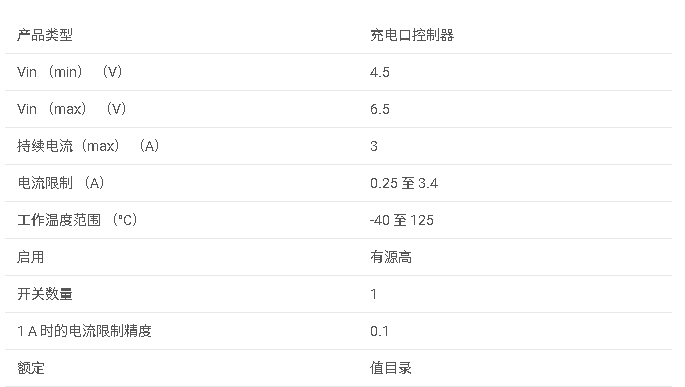

參數

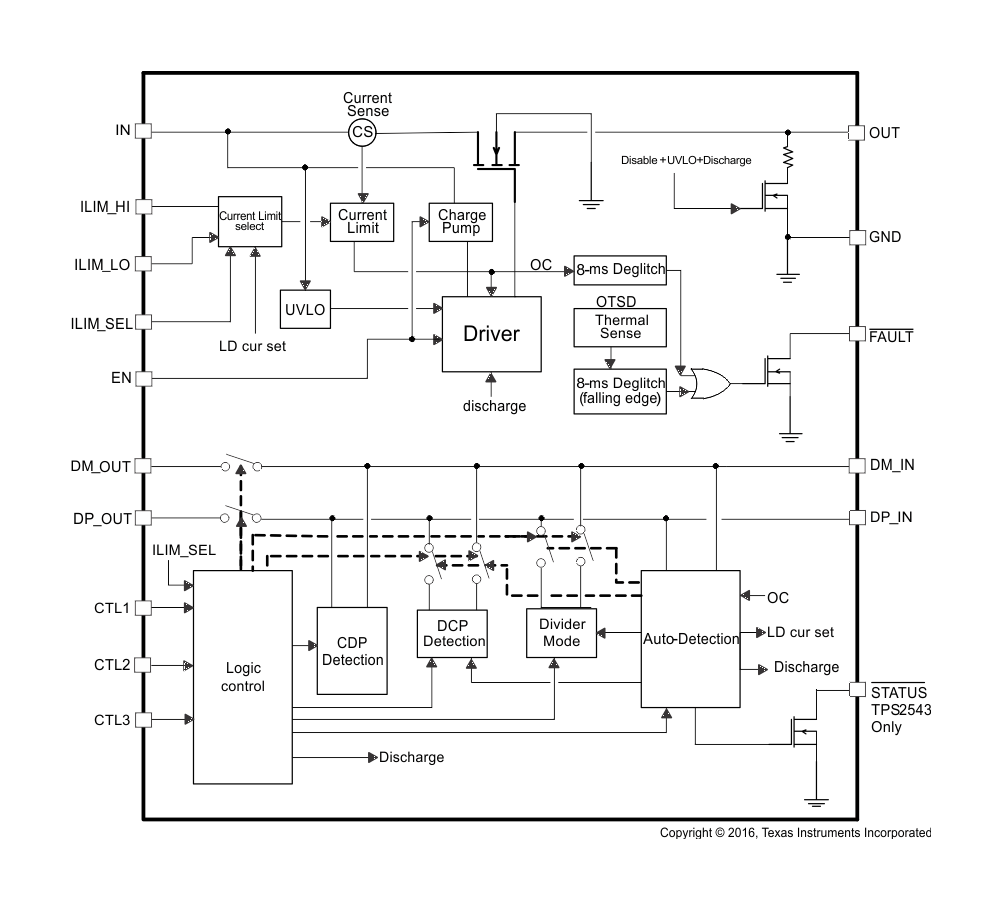

方框圖

1. 概述

TPS2546是一款USB充電端口控制器和電源開關，集成了USB 2.0高速數據線（D+/D-）開關，支持多種充電模式，適用于USB端口（主機和集線器）、筆記本電腦、臺式機PC以及通用墻式充電適配器等場景。

2. 主要特性

• ?多模式支持?：包括BC1.2 CDP/DCP模式、中國電信行業標準YD/T 1591-2009短接模式、D+/D-分壓模式（2.0V/2.7V和2.7V/2.0V）以及1.2V模式。
• ?自動模式切換?：能夠自動檢測并切換到適當?shù)某潆娔Ｊ剑赃m應不同設備的需求。
• ?負載檢測與電源管理?：支持負載檢測功能，用于電源供應控制和端口電源管理（PPM），以提高系統能效。
• ?睡眠模式充電?：支持睡眠模式充電和鼠標/鍵盤喚醒功能，適用于需要低功耗待機模式的系統。
• ?集成高側MOSFET?：具有73mΩ（典型值）的導通電阻，適合重電容負載和短路條件的應用。
• ?可調電流限制?：提供高達3A（典型值）的可調電流限制，通過外部電阻設置。

3. 應用

• ?USB充電端口?：為USB設備提供充電和數據傳輸功能。
• ?筆記本電腦和臺式機?：增強PC的USB端口充電能力，支持多種充電模式。
• ?墻式充電適配器?：作為充電適配器的控制芯片，提供靈活的充電解決方案。

4. 功能描述

• ?自動SDP/CDP切換?：能夠自動在標準下行端口（SDP）和充電下行端口（CDP）之間切換，以適應不支持CDP模式的設備。
• ?電源喚醒?：支持通過USB設備喚醒處于休眠狀態的系統。
• ?端口電源管理?：通過STATUS引腳實現端口電源的動態分配，防止系統電源過載。
• ?過流與過熱保護?：內置過流和過熱保護機制，確保設備安全運行。

5. 電氣特性

• ?導通電阻?：在典型條件下為73mΩ，最大值為84mΩ。
• ?輸入電壓范圍?：支持4.5V至5.5V的輸入電壓。
• ?輸出電壓上升/下降時間?：輸出電壓上升時間為2.74ms，下降時間為0.2μs至0.5μs。

6. 封裝與尺寸

• ?封裝類型?：16引腳WQFN（3.00mm x 3.00mm）封裝。
• ?尺寸信息?：具體封裝尺寸和引腳布局詳見數據手冊。

7. 設計指南

• ?布局建議?：建議將TPS2546放置在靠近USB連接器和相關電路的位置，以減小信號路徑長度和寄生參數。
• ?旁路電容器?：在輸入引腳附近放置一個0.1μF或更大的陶瓷旁路電容器，以穩定輸入電壓。
• ?控制引腳設置?：根據應用需求，正確設置CTL1、CTL2、CTL3和ILIM_SEL控制引腳，以實現所需的充電模式和電流限制。
