      LM5150-Q1 寬輸入電壓汽車低 IQ 升壓控制器

      數據：

      描述

      LM5150-Q1器件是寬輸入范圍自動升壓控制器。該器件適合用作預升壓轉換器，在汽車啟動期間維持汽車電池的輸出電壓，或在缺少汽車電池期間維持備用電池的輸出電壓。

      可以通過一個電阻器在220kHz與2.3MHz之間對LM5150-Q1開關頻率進行編程。快速開關（≥2.2） （））最優大度地降低調幅頻帶干擾，并支持實現小解決方案尺寸和快速瞬態響應。

      LM5150-Q1在輸入或輸出電壓高于預設待機閾值時以低I < sub> Q 待機模式運行，并且在輸出電壓降至預設喚醒閾值以下時自動喚醒。

      處于或未處于低I Q 待機模式的器件瞬態，可在輕負載下延長電池壽命。單個電阻器對目標輸出穩定電壓以及配置進行編程。其他特性包括低關斷電流，升壓狀態指示器，可調逐周期電流限制和熱關斷。

      特性

      • 符合AEC-Q100標準：
        • 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
        • 器件人體模型（HBM）靜電放電（ESD）分類等級2
        • 充電器件模型（CDM）ESD分類等級C4B
      • 輸出電壓≥5V（65V絕對最大值）時具有1.5V至42V的寬輸入電壓范圍
      • 低關斷電流（I Q ≤5μA）
      • 低待機電流（I Q ≤15μA）
      • 四種可編程輸出電壓選項和兩種可選配置
        • 6.8V， 7.5V，8.5V或10.5V
        • 啟停或緊急呼叫配置
      • 220kHz至2.3MHz可調開關頻率
      • 自動喚醒和待機模式轉換
      • 可選的時鐘同步
      • 升壓狀態指示器
      • 1.5A峰值MOSFET柵極驅動器
        • < li>可調逐周期電流限制
      • 熱關斷
      • 具有可濕性側面的16引腳WQFN
      • 使用LM5150-Q1并借助WEBENCH ?電源設計器創建定制設計

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?升壓控制器 （外部開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Switch Current Limit (Typ) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Iout (Max) (A)
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM5150-Q1 LM25122-Q1 LM3481-Q1 LM5022-Q1 LM5122-Q1 LM51501-Q1 TPS40210-Q1 TPS40211-Q1
      1.5 ? ? 3 ? ? 2.97 ? ? 3 ? ? 3 ? ? 1.5 ? ? 4.5 ? ? 4.5 ? ?
      42 ? ? 42 ? ? 48 ? ? 60 ? ? 65 ? ? 42 ? ? 52 ? ? 52 ? ?
      6.8 ? ? 3 ? ? 1.275 ? ? 1.25 ? ? 3 ? ? 6.0 ? ? 6.4 ? ? 6.4 ? ?
      10.5 ? ? 50 ? ? 500 ? ? 300 ? ? 100 ? ? 11.5 ? ? 300 ? ? 60 ? ?
      15 ? ? 20 ? ? 10 ? ? 10 ? ? 20 ? ? 15 ? ? 6 ? ? 6 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      220 ? ? 50 ? ? 100 ? ? 170 ? ? 50 ? ? 220 ? ? 35 ? ? 35 ? ?
      2300 ? ? 600 ? ? 1000 ? ? 2200 ? ? 1000 ? ? 2300 ? ? 1000 ? ? 1000 ? ?
      0.015 ? ? 4 ? ? 3.7 ? ? 3.5 ? ? 4 ? ? 0.015 ? ? 0.53 ? ? 0.53 ? ?
      Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency ? ?      		 Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Phase Interleaving
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Frequency Synchronization
      Light Load Efficiency ? ?      		 Enable
      Frequency Synchronization ? ?      		 Enable
      Frequency Synchronization ? ?
      15 ? ? 20 ? ? 10 ? ? 10 ? ? 20 ? ? 15 ? ? 6 ? ? 6 ? ?
      87 ? ? 100 ? ? 85 ? ? 90 ? ? 100 ? ? 87 ? ? 95 ? ? 95 ? ?
      -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      WQFN ? ? HTSSOP ? ? VSSOP ? ? VSSOP ? ? HTSSOP ? ? WQFN ? ? MSOP-PowerPAD ? ? MSOP-PowerPAD ? ?

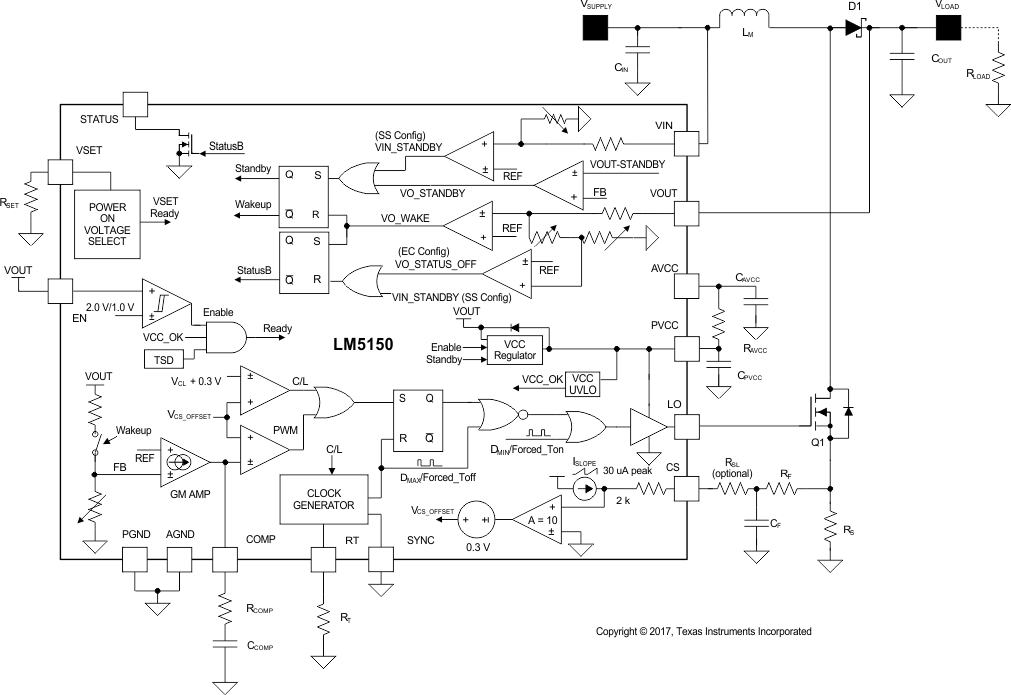

      方框圖 (1)
