      TPS563249 17V、3A、恒定 1.4MHz 同步降壓穩壓器

      數據：

      描述

      TPS563249是一款采用SOT-23封裝的簡單易用型3A同步降壓轉換器。

      該器件經過優化

      此開關模式電源（SMPS）器件采用D-CAP3模式控制，能夠提供快速瞬態響應，并同時支持專用聚合物等低等效串聯電阻（ESR）輸出電容器和超低ESR陶瓷電容器（無需外部補償組件）。

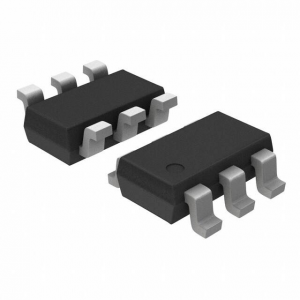

      TPS563249采用強制連續導通模式（FCCM）運行，在輕載工作期間保持固定的1.4MHz開關頻率，并可消除系統干擾.TPS563249采用6引腳1.6mm×2.9mm SOT（DDC）封裝，額定結溫范圍為-40°C至125°C。

      特性

      • 在3A轉換器集成了70mΩ和30mΩFET
      • D-CAP3?模式控制，具有快速動態響應特性
      • 輸入電壓范圍：4.5V至17V
      • 輸出電壓范圍：0.6V至7V
      • 強制連續導通模式
      • 恒定1.4MHz開關頻率
      • 低關斷電流（低于10μA）
      • 1％反饋電壓精度（25°C）
      • 從預偏置輸出電壓中啟動
      • 逐周期過流限制
      • 斷續模式過流保護
      • 非鎖存欠壓保護（UVP）和熱關斷（TSD）保護
      • 固定軟啟動時間：1.8ms

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS563249 TPS561208 TPS562208 TPS563208 TPS564208 TPS565208
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.6 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ?
      3 ? ? 1 ? ? 2 ? ? 3 ? ? 4 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1400 ? ? 580 ? ? 580 ? ? 580 ? ? 500 ? ? 500 ? ?
      1400 ? ? 580 ? ? 580 ? ? 580 ? ? 600 ? ? 500 ? ?
      0.26 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.6 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Over Current Protection
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?
      D-CAP3 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ?
      -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ?

      方框圖 (1)
