      LMR23615-Q1 LMR23615-Q1 SIMPLE SWITCHER? 36V、1.5A 同步降壓轉換器

      數據：

      描述

      LMR23615-Q1 SIMPLE SWITCHER ?是一款簡便易用的36V，1.5A同步降壓穩壓器。器件具有4V至36V的寬輸入范圍，適用于各種適用于從工業到汽車各類應用中非穩壓電源的電壓調節。此器件采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。它具有75μA的靜態電流，因此適用于電池供電型系統.2μA的超低關斷電流可進一步延長電池使用壽命。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。還能夠最大限度地減少外部元件數。

      該器件的擴展系列產品能夠以引腳到引腳兼容的封裝提供2.5A（LMR23625-Q1）和3A（LMR23630-Q1）負載電流選項，從而可以實現簡單且最佳的PCB布局。精密使能輸入簡化了穩壓器控制和系統電源排序。保護功能特性包括逐周期電流限制，間斷模式短路保護和過多功率散而引起的熱關斷。

      特性

      • 符合汽車應用標準
      • 具有符合AEC-Q100標準的下列特性：
        • 器件溫度1級：-40℃至+ 125℃的環境運行溫度范圍
        • 器件HBM ESD分類等級H2
        • 器件組件充電模式（CDM）ESD分類等級C4A
      • 4V至36V的輸入范圍
      • 1.5A持續輸出電流
      • 集成同步整流
      • 最短打開時間： 60ns
      • 方便易用的內部補償
      • 可調開關頻率
      • 輕負載下的脈沖頻率調制（PFM）模式
      • 與外部時鐘頻率同步
      • 軟啟動至預偏置負載
      • 支持高占空比運行模式
      • 具有間斷模式的輸出短路保護
      • 12引腳WSON可濕側面封裝，采用PowerPAD?
      • 結合使用LMR23615-Q1和WEBENCH ?電源設計器創建定制設計

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LMR23615-Q1 LM22672-Q1 LM43601-Q1 LM43602-Q1 LMR14020-Q1 LMR23625-Q1 LMR23630-Q1
      4 ? ? 4.5 ? ? 3.5 ? ? 3.5 ? ? 4 ? ? 4 ? ? 4 ? ?
      36 ? ? 42 ? ? 36 ? ? 36 ? ? 40 ? ? 36 ? ? 36 ? ?
      1 ? ? 1.285 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      28 ? ? 37 ? ? 28 ? ? 28 ? ? 30 ? ? 34 ? ? 34 ? ?
      1.5 ? ? 1 ? ? 1 ? ? 2 ? ? 2 ? ? 2.5 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ? 200 ? ?
      2200 ? ? 1000 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 2200 ? ? 2200 ? ?
      0.075 ? ? 3.4 ? ? 0.033 ? ? 0.027 ? ? 0.04 ? ? 0.075 ? ? 0.075 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable ? ? Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Synchronous Rectification ? ?
      Current Mode ? ? Voltage Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      97 ? ? 90 ? ? 99 ? ? 99 ? ? 98 ? ? 99 ? ? 99 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      SON ? ? SO PowerPAD ? ? HTSSOP ? ? HTSSOP ? ? SO PowerPAD
      WSON ? ?      		 SO PowerPAD
      SON ? ?      		 SO PowerPAD
      SON ? ?

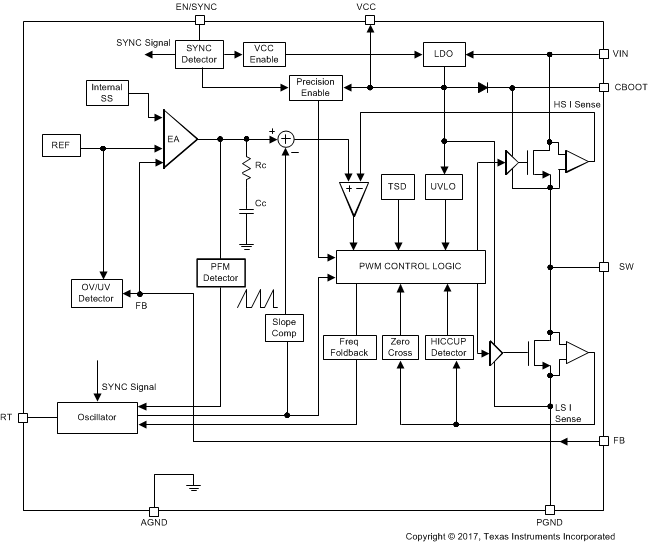

      方框圖 (1)
