      TPS565201 采用 SOT23 封裝的 4.5V 至 17V 5A 同步降壓穩壓器

      數據：

      描述

      TPS565201是一款簡單易用的5A同步降壓轉換器。

      該器件經過優化，最大限度地減少了

      此開關模式電源（SMPS）器件采用D-CAP2?控制，此控制方式無需外部補償組件即可實現快速瞬態響應。 D-CAP2還支持使用低等效串聯電阻（ESR）專用聚合物電容器和陶瓷輸出電容器。

      TPS565201能夠以脈沖跳躍模式運行，從而能在輕負載運行期間保持高效率。 /p>

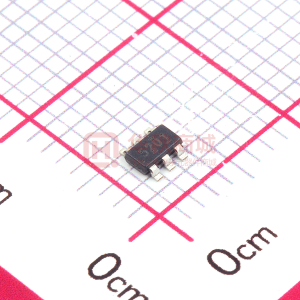

      TPS565201器件采用6引腳1.6mm×2.9mm SOT（DDC）封裝，可在-40°C至125°C的結溫范圍下運行。

      特性

      • 5A最大輸出電流
      • 集成31mΩ和16mΩFET
      • D-CAP2?模式控制，具有快速動態響應特性
      • 輸入電壓范圍：4.5V至17V
      • 輸出電壓范圍：0.76V至7V
      • 可在輕負載條件下利用跳脈沖的方式實現高效率Eco-mode?
      • 500kHz開關頻率
      • 關斷電流≤1μA
      • 1％反饋電壓精度
        • < li>從預偏置輸出電壓啟動
      • 逐周期電流限制
      • 斷續模式過流保護
      • 非鎖存UVP，UVLO和TSD保護< /li>

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS565201 TPS562201 TPS563201 TPS564201 TPS564208 TPS565208
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ?
      5 ? ? 2 ? ? 3 ? ? 4 ? ? 4 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      400 ? ? 580 ? ? 580 ? ? 500 ? ? 500 ? ? 500 ? ?
      600 ? ? 580 ? ? 580 ? ? 600 ? ? 600 ? ? 500 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.6 ? ?
      Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ?

      方框圖 (1)
