Analog Devices Inc. LTP8803-1A 160A DC/DC電源μModule穩壓器通過54V配電架構提供微處理器內核電壓。該穩壓器通過基于開放標準I^2^C的數字接口協議PmBus對電源管理參數進行遠程配置和遙測監控。Analog Devices LTP8803-1A由可編程數字控制系統、精密混合信號電路、電子擦除可編程只讀存儲器、功率MOSFET、平面變壓器、電感器和輔助組件組成。高度集成最大限度地減少了元器件數量/設計時間，最大限度地提高了靈活性/功率密度。LTP8803-1A采用諧振開關架構，消除了高電壓開關損耗，從而在高轉換率下保持高效率。該設備采用22mm × 24mm × 22mm表面貼裝開放式框架封裝。

數據手冊：*附件：Analog Devices Inc. LTP8803-1A 160A DC、DC電源μModule穩壓器數據手冊.pdf

特性

• 高頻率時高效率，600kHz時效率高達91.8%，54VIN 至1.2VOUT
• 符合PMBus標準的I^2^C串行接口
  • 監控電壓、電流、溫度和故障
  • 內部EEPROM故障日志記錄
  • 數字可編程控制回路
  • 程序電壓、電流限制、軟啟動/停止、頻率、同步和相位、電源正常、警告和故障
• 寬輸入電壓范圍：45 V至65 V
• 輸出電壓范圍：0.5 V至1.5 V
• 針對45V至65VIN 至1.2VOUT進行 了優化
• ±0.5%最大DC輸出誤差，帶差分遠程電壓檢測功能
• ±3%電流回讀精度
• 并行和電流共享多個μModule IC
• 引腳與 LTP8800-1A 和 LTP8800-4A 兼容（針對0.8VOUT進行了優化)
• 22 mm × 24 mm × 22 mm表面貼裝封裝
• 潮濕敏感度等級 (MSL) 3
• 符合 RoHS 標準

應用

• 大電流分布式電源系統
• 服務器、網絡和存儲設備
• 智能節能電源調節

規范

• 輸入欠壓范圍
  • 上升：38V至42V
  • 下降：36V至40V
• 輸入過壓范圍
  • 上升：67V至73V
  • 下降：65V至71V
• 典型輸入待機電流：0.1mA
• 典型輸入供電電流范圍：65mA至3.87A
• 輸出電流范圍：0 A至160 A
• 典型輸出電流限值：200A
• 調節輸出電壓范圍：1.182V至1.218V
• 線路/負載調節范圍：1.188V至1.212V
• 典型啟動時間：3ms
• 典型停止時間：10μs
• 動態負載階躍最大輸出電壓偏移30mV（典型值）
• 50μs典型值VOUT 到1%的沉淀時間
• 88.3% 至 91.7 的典型效率范圍
• 振蕩器
  • 切換頻率范圍：582kHz至618kHz
  • SYNC范圍：556kHz至640kHz
• PmBus監控
  • ±3%典型輸出電流監控器
  • ±5%典型輸入電流監控器
  • ±1.5%典型輸出電壓監控器
  • ±2%典型輸入電壓監控器
  • ±10°C典型溫度監控器
• 最大輸入漏電流：10 μA
• 控制部分
  • ±100mV VS 共模范圍
  • 輸出電壓模式范圍：0.5V至1.5V
  • 典型輸出過壓保護：1.60V
• 數字輸入閾值范圍：0.8V至2.1V
• PmBus定時串行總線頻率范圍：10kHz至400kHz
• 工作結溫范圍：0 °C至+125 °C
• 峰值回流焊料溫度：+245°C

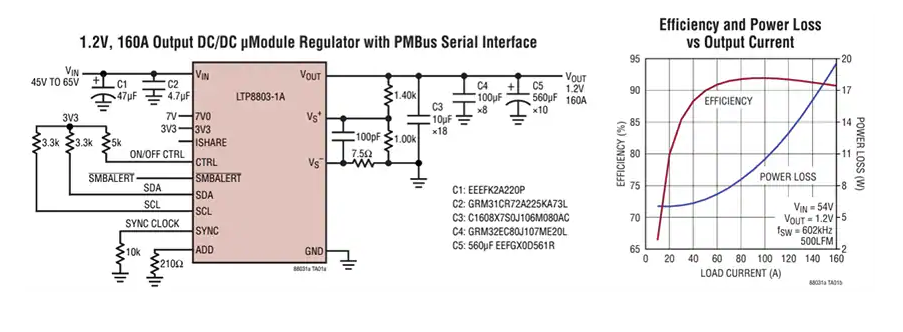

典型應用
