Analog Devices LTP8800-1A/LTP8800-2/LTP8800-4A降壓型μModule穩壓器采用54V配電架構，提供微處理器內核電壓。通過PMBus（基于^I2C^的開放標準數字接口協議），該器件實現了對電源管理參數的遠程配置和遙測監控。LTP8800-1A/LTP8800-2/LTP8800-4A包括一個可編程數字控制系統，具有精密混合信號電路、EEPROM、功率MOSFET、平面變壓器、電感器和配套元件。其高集成度可最大限度地減少元件數量和設計時間，并最大限度地提高靈活性和功率密度。LTP8800-1A和LTP8800-2采用諧振開關架構，可消除高壓開關損耗，從而在高轉換比下保持高效率。Analog Devices LTP8800-1A/LTP8800-2/LTP8800-4A降壓型μModule穩壓器采用22mm × 24mm × 6.7mm表面貼裝開放式框架封裝。

數據手冊：
*附件：LTP8800-1A 150A DCDC μModule穩壓器，設有PMBus接口.pdf

*附件：LTP8800-2 54V、135A直流、直流μModule穩壓器（帶PMBus接口）.pdf

*附件：LTP8800-4A 200A直流-直流μModule穩壓器（帶PMBus接口）.pdf

特性

• 高頻下實現高效率，效率高達87.0%（1MHz、~54VIN~~ 至0.8VOUT~
• 符合PMBus標準的^I2C^串行接口
  • 監控電壓、電流、溫度和故障
  • 內部EEPROM故障日志記錄
  • 數字可編程控制回路
  • 程序電壓、電流限制、軟啟動/軟停止、頻率、同步和相位、電源良好、警告和故障
• 寬輸入電壓范圍：45 V至65 V
• 輸出電壓范圍：0.5 V至1.1 V
• 優化用于
  • 45V至65VIN~ 至0.8VOUT~ (LTP8800-1A)
  • 45V至65VIN至0.75VOUT (LTP8800-2)~~
  • 45V~至65VIN至1.1VOUT ~ (LTP8800-4A)~~
• ±0.5%最大直流輸出誤差，帶差分遠程電壓檢測
• 電流回讀精度：±3%
• 并聯和均流多個μModule? IC
• 22mm × 24mm × 6.7mm表面貼裝封裝
• 工作溫度范圍：0 °C至+125 °C

應用

• 大電流分布式電源系統
• 服務器、網絡和存儲設備
• 智能節能功率調節

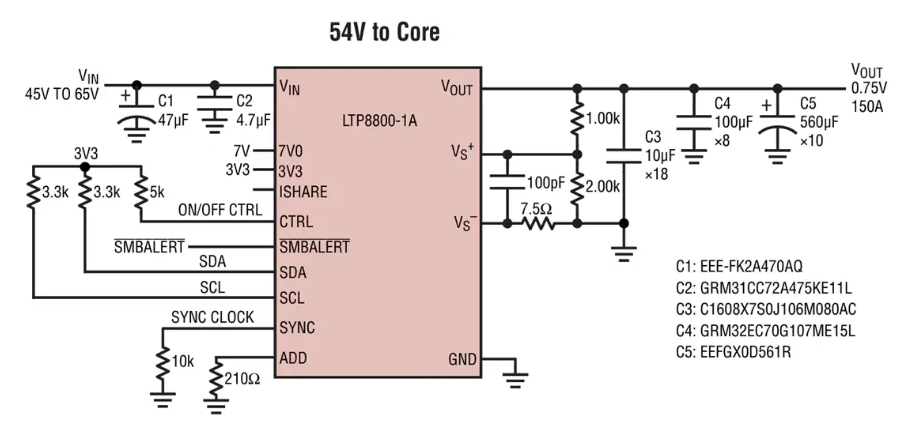

典型應用
