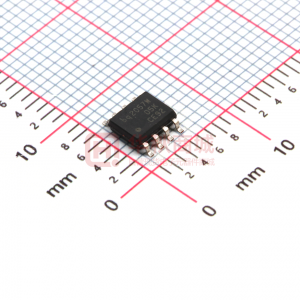

BENCHMARQ bq2057系列先進的鋰離子（Li-Ion）和鋰聚合物（Li-Pol）線性充電管理IC專為成本而設計靈敏緊湊的便攜式電子產品它們將高精度電流和電壓調節，電池調節，溫度監控，充電終止，充電狀態指示和AutoComp充電速率補償結合在一個8引腳IC中。提供MSOP，TSSOP和SOIC封裝選項，以適應各種終端應用。

bq2057使用外部熱敏電阻連續測量電池溫度。為安全起見，bq2057會禁止充電，直到電池溫度達到用戶定義的閾值。然后bq2057分三個階段為電池充電：調節，恒定電流和恒定電壓。如果電池電壓低于低壓閾值V _（min），則bq2057使用低電流進行預充電以調節電池。調節充電率約為調節電流的10％。調節電流還使充電初始階段期間外部傳輸元件中的散熱最小化。調節后，bq2057向電池施加恒定電流。外部檢測電阻設置電流。檢測電阻可以位于電池的高側或低側，無需額外組件。恒流階段持續到電池達到充電調節電壓為止。

然后bq2057開始恒壓階段。在工作溫度和電源電壓范圍內，電壓調節精度優于±1％。對于單節和雙節電池，bq2057提供四種固定電壓版本：4.1 V，4.2 V，8.2 V和8.4 V.當電流逐漸減小到充電終止閾值時，充電停止，I _{（TERM）< /子>。如果電池電壓低于V （RCH）閾值，bq2057會自動重啟充電。}

設計人員也可以使用AutoComp功能來減少充電時間。這種專有技術可以在充電過程中對電池組的內部阻抗進行安全和動態補償。
