      LM46002 LM46002 3.5 – 60V 2A 低靜態電流降壓轉換器

      數據：

      描述

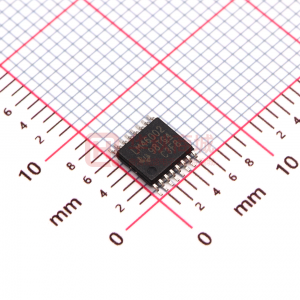

      LM46002 SIMPLE SWITCHER穩壓器是一款易于使用的同步降壓直流到直流轉換器，此轉換器能夠驅動高達2A的負載電流（輸入電壓范圍為3.5V至60V）.LM46002以極小的解決方案尺寸提供出色的效率，輸出精度和壓降電壓。該器件的擴展系列產品能夠以引腳到引腳兼容封裝提供多種負載電流選項以及36V的最高輸入電壓，其中包括LM46001，LM46000，LM43603，LM43602，LM43601和LM43600。采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。可選功能諸如可編程開關頻率，同步，電源正常標志，精確使能，內部軟啟動，可擴展軟啟動和跟蹤可為各種應用提供靈活且簡單易用的控制器。輕負載時的斷續傳導和自動降低頻率可改善輕負載效率。該系列只需要很少的外部組件。器件的引腳排列可簡化并實現最優印刷電路板（PCB）布局布線。護理特性包括熱關斷，V CC 欠壓鎖定，逐周期電流限制和輸出短路保護.LM46002器件采用帶散熱片薄型小外形尺寸（HTSSOP）/PWP 16引線封裝（5.1mm x 6.6mm x 1.2mm），引線間距0.65mm。

      特性

      • 穩壓靜態電流27μA
      • 輕負載時的高效率（斷續傳導模式（DCM）和脈沖頻率調制（PFM））
      • 符合EN55022 /CISPR 22電磁干擾（EMI）標準
      • 集成同步整流
      • 可調頻率范圍：200kHz至2.2MHz（缺省值500kHz）
      • 與外部時鐘頻率同步
      • 內部補償
      • 與幾乎任一陶瓷，固態電解，鉭和鋁質電容器組合一同工作時保持穩定
      • 電源正常標志
      • 軟啟動進入預偏置負載
      • 內部軟啟動：4.1ms
      • 可由外部電容器延長的軟啟動時間
      • 輸出電壓跟蹤功能
      • 程序系統欠壓閉鎖（UVLO）精確使能
      • 具有斷續模式的輸出短路保護< /li>
      • 過熱熱關斷保護

      應用范圍

      • 工業用電源
      • 電信系統
      • AM以下波段汽車應用
      • 商用車輛電源
      • 通用寬V IN 穩壓
      • 高效負點穩壓

      <小>

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM46002 LM46001 LM76002 LMR16020 LMR16030 LMR36015
      3.5 ? ? 3.5 ? ? 3.5 ? ? 4.3 ? ? 4.3 ? ? 4.2 ? ?
      60 ? ? 60 ? ? 60 ? ? 60 ? ? 60 ? ? 60 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      28 ? ? 28 ? ? 57 ? ? 50 ? ? 50 ? ? 57 ? ?
      2 ? ? 1 ? ? 2.5 ? ? 2 ? ? 3 ? ? 1.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      200 ? ? 200 ? ? 300 ? ? 200 ? ? 200 ? ? 400 ? ?
      2200 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 2500 ? ? 1000 ? ?
      0.027 ? ? 0.024 ? ? 0.015 ? ? 0.04 ? ? 0.04 ? ? 0.023 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Wettable Flanks Package ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      99 ? ? 99 ? ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP ? ? HTSSOP ? ? WQFN ? ? SO PowerPAD ? ? SO PowerPAD ? ? VQFN-HR ? ?
