      Analog Devices / Maxim Integrated MAX22199八進制工業數字輸入特性/應用/框圖

      科技觀察員 ? 2025-06-25 15:37 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices MAX22199八通道工業數字輸入將八個24V吸收電流的工業輸入轉換為對接3V至5.5V邏輯且兼容SPI的串行輸出。符合IEC 61131-2標準的工業數字輸入器件可用作八個Type 1/Type 3數字輸入或四個Type 2數字輸入。MAX22199八通道工業數字輸入具有診斷功能，包括熱關斷、24V欠壓報警、24V缺失電壓警報以及SPI和CRC通信錯誤檢測。所有故障均提供配置，通過FAULT引腳生成中斷。

      Analog Devices MAX22199具有4引腳SPI接口，并利用鎖存輸入在多個器件上同步輸入數據采樣。SPI接口在3.3V或5V邏輯電平下工作，由VL引腳控制，采用5mm x 5mm TQFN封裝。

      特性

      • 高度集成，可減少BOM數量、節省電路板空間
        • 八個輸入通道，帶串行器
        • 直接由現場電源 (7V至65V）供電運行
        • 兼容3.3V或5V邏輯
        • 5mm x 5mm TQFN封裝
      • 低功耗和低熱散
        • 電源電流：0.6mA（典型值）
        • ±11%高精度輸入限流器
        • 節能現場總線側LED驅動器
        • 低功耗，具有負輸入電壓
      • 故障容限
        • 輸入保護至±40V
        • 集成現場電源電壓監測器
        • 5位CRC SPI錯誤檢測
      • 具有可配置性，可支持各種應用
        • 可配置輸入電流：0.5mA至3.4mA
        • 可選擇輸入去抖濾波
        • 可禁用電流源
        • 支持菊花鏈SPI和直接SPI
      • 設計堅固耐用
        • ±8kV接觸放電ESD和±15kV氣隙放電ESD保護
        • 使用最小1kΩ電阻
        • 耐受±2kV浪涌，使用最小1kΩ電阻
        • 環境工作溫度范圍：-40°C至+125°C
      • MAX22190可提供高級診斷

      應用

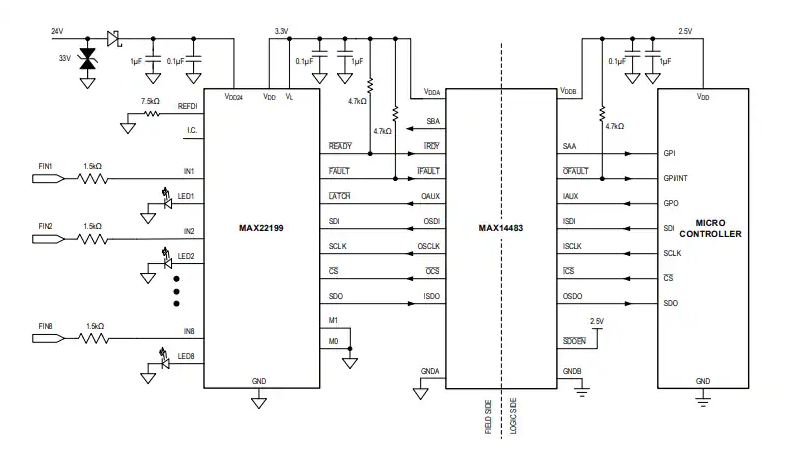

      框圖
