      TPS54140A 具有 Eco-Mode 的 3.5 至 42V 輸入、1.5A 降壓轉換器

      數據：

      描述

      TPS54140A器件是一款集成有高側MOSFET的42V，1.5A，降壓穩壓器。它采用電流模式控制，可實現簡單的外部補償和靈活的組件選擇。其低紋波脈沖跳躍模式可將無負載的穩壓輸出電源電流減小至116μA。通過使用使能引腳，可將關斷電源電流減少至1.3μA。

      其欠壓鎖定電壓在內部設定為2.5V，但可用使能引腳將之提高。輸出電壓啟動斜坡受控于慢啟動引腳，還可以配置該引腳來控制排序/跟蹤。一個開漏電源正常信號表示輸出處于其標稱電壓的94％至107％之內。

      寬開關頻率范圍允許對效率及外部組件尺寸進行優化。頻率折返和熱關斷功能在過載情況下保護部件。

      特性

      • 輸入電壓范圍：3.5V到42V
      • 200mΩ高側金屬氧化物半導體場效應應晶體管（MOSFET）< /li>
      • 借助脈沖跳躍在輕負載時實現高效率Eco-mode
      • 為了實現更加精準的欠壓鎖定（UVLO）電壓，此器件的使能閾值比TPS54140更嚴密< /li>
      • 可調節的UVLO電壓和遲滯
      • 116μA靜態工作電流
      • 1.3μA關斷電流
      • 100kHz至2.5MHz開關頻率< /li>
      • 同步至外部時鐘
      • 可調緩起動/排序
      • 欠壓（UV）和過流（OV）電源正常輸出
      • 0.8V內部電壓基準

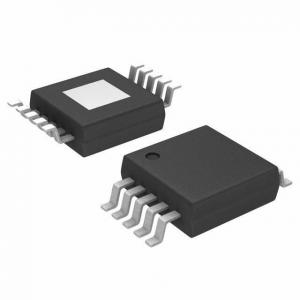

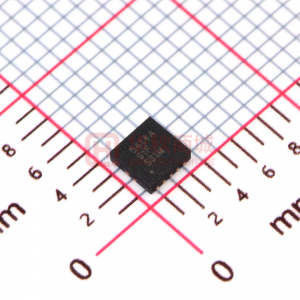

      • 帶有PowerPAD的MSOP10封裝和3mm×3mm VSON-10封裝
      • 由WEBENCH和SwitcherPro軟件工具提供支持

      應用范圍

      • 12V和24V工業及商用低功耗系統
      • 汽車售后加裝配件：視頻，全球衛星定位（GPS），娛樂系統< /li>

      所有商標均為其所有權有效的所有者。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54140A TPS54040A TPS54240 TPS54340 TPS54341 TPS54540 TPS54541
      3.5 ? ? 3.5 ? ? 3.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      39 ? ? 39 ? ? 39 ? ? 41 ? ? 41 ? ? 41.1 ? ? 41 ? ?
      1.5 ? ? 0.5 ? ? 2.5 ? ? 3.5 ? ? 3.5 ? ? 5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ? 2500 ? ?
      0.116 ? ? 0.116 ? ? 0.138 ? ? 0.146 ? ? 0.152 ? ? 0.146 ? ? 0.152 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Tracking
      UVLO Adjustable ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 MSOP-PowerPAD
      VSON ? ?      		 SO PowerPAD ? ? WSON ? ? SO PowerPAD ? ? WSON ? ?
