      TPS54320 4.5V 至 17V 輸入、3A 同步降壓 SWIFT? 轉換器

      數據：

      描述

      TPS54320是一款功能齊全的17V，3A同步降壓轉換器，通過高效率和集成高端優化用于小型設計通過電流模式控制實現進一步節省空間，從而減少元件數量，并選擇高開關頻率，減小電感器的占位面積。

      輸出電壓啟動斜坡由SS /TR引腳控制，允許在獨立電源或跟蹤情況下運行。通過正確配置使能和漏極開路電源良好引腳，也可以進行電源排序。

      高端FET上的逐周期電流限制可保護器件免受過載影響，并通過低端源電流限制來增強，以防止電流失控。如果過流情況持續存在，則會觸發打保護保護比預設時間長。當芯片溫度超過熱關斷溫度時，熱關斷會禁用器件。 TPS54320采用14引腳，3.5 mm×3.5 mm VQFN熱增強型封裝。

      特性

      • 集成57mΩ/50mΩMOSFET
      • 分離式電源軌：PVIN上1.6至17 V
      • 200-kHz至1.2-MHz開關頻率
      • 與外部時鐘同步
      • 0.8V電壓基準，精度為±1％
      • 低2 -μA關斷靜態電流
      • 打嗝過流保護
      • 單聲道啟動至預偏置輸出
      • -40°C至150°C工作結溫范圍
      • 與TPS54620兼容的引腳對引腳
      • 可調慢啟動/電源排序
      • 欠壓和過壓監控的電源良好輸出
      • 可調節輸入欠壓鎖定（UVLO）
      • 由SwitcherPro?軟件工具支持
      • 對于SWIFT?文檔和SwitcherPro，請訪問www.ti.com/swift
      • 創建一個使用TPS54320進行定制設計使用WEBENCH ? Power Designer

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54320
      4.5 ? ?
      17 ? ?
      0.8 ? ?
      15 ? ?
      3 ? ?
      1 ? ?
      200 ? ?
      1200 ? ?
      0.6 ? ?
      Enable
      Frequency Synchronization
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking ? ?
      Current Mode ? ?
      98 ? ?
      -40 to 150 ? ?
      Catalog ? ?
      VQFN ? ?

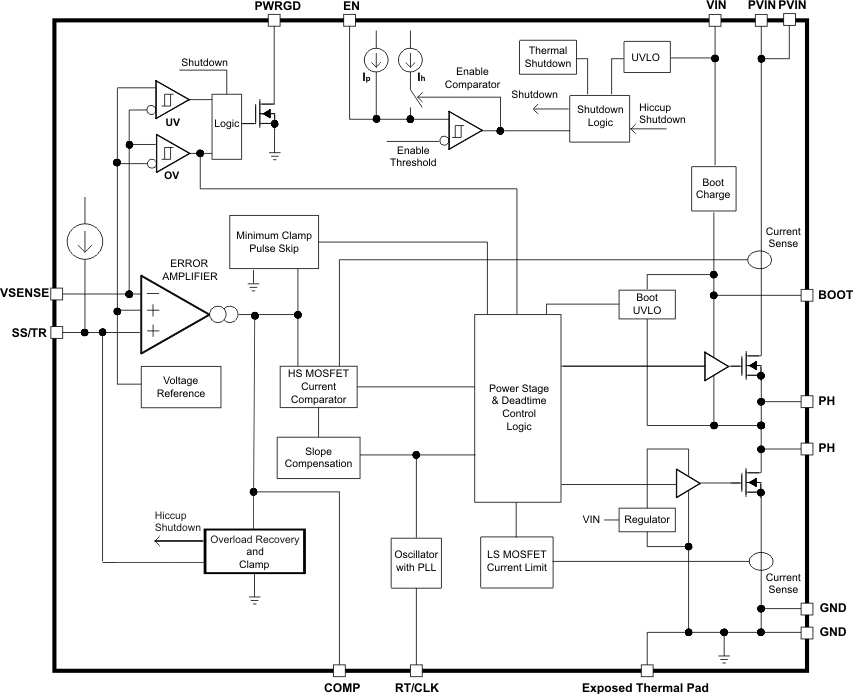

      方框圖 (1)
