      TPS54291 4.5V 至 18V 輸入、1.5/2.5A 雙路同步降壓 SWIFT? 轉換器

      數據：

      描述

      TPS54290，TPS54291和TPS54292器件是雙輸出，全同步降壓轉換器，能夠以最少的外部元件支持應用。它采用4.5 V至18 V輸入電源供電，支持低至0.8 V的輸出電壓和高達輸入電壓的90％。

      高側和低側MOSFET集成在一起，可提供更高效率的完全同步轉換。通道1可提供高達1.5 A的連續電流。同時，通道2支持高達2.5 A。

      電流模式控制簡化了補償。外部補償增加了用戶選擇不同類型輸出電容的靈活性。

      180°異相操作可降低通過輸入電容的紋波電流，從而降低輸入電容，減輕EMI并增加電容器壽命。

      特性

      • 4.5 V至18 V輸入范圍
      • 輸出電壓范圍0.8 V至D MAX ×V IN
      • 完全集成雙降壓：1.5 A和2.5 A
      • 三個固定開關頻率版本：
        • TPS54290： 300 kHz
        • TPS54291：600 kHz
        • TPS54292：1.2 MHz
      • 集成UVLO
      • 0.8 V REF 精度為1％（0°C至85°C）
      • 內部軟啟動：
        • TPS54290：5.2 ms
        • TPS54291 ：2.6 ms
        • TPS54292：1.3 ms
      • 雙PWM輸出180°異相
      • 每個用戶專用通道
      • 簡化補償?shù)碾娏髂Ｊ娇刂?/li>
      • 外部補償
      • 逐脈沖過流保護，2.2-A和3.8-A過流限制
      • 集成自舉開關
      • 145°C時的熱關斷保護
      • 16引腳PowerPAD?HTSSOP封裝
      • 應用
        • 設置-Top Boxes
        • 數字電視
        • 供電DSP
        • 消費類電子產品

      所有其他商標均為其各自所有者的財產

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS54291 TPS54290 TPS54292 TPS65253 TPS65270
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      18 ? ? 18 ? ? 18 ? ? 16 ? ? 16 ? ?
      0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ?
      15.3 ? ? 16.2 ? ? 14 ? ? 15 ? ? 15 ? ?
      2.5 ? ? 2.5 ? ? 2.5 ? ? 3.5 ? ? 3 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      600 ? ? 300 ? ? 1200 ? ? 300 ? ? 300 ? ?
      600 ? ? 300 ? ? 1200 ? ? 1500 ? ? 1.4 ? ?
      1.8 ? ? 1.8 ? ? 1.8 ? ? 0.6 ? ? 0.01 ? ?
      Enable
      Phase Interleaving
      Synchronous Rectification ? ?      		 Enable
      Phase Interleaving
      Synchronous Rectification ? ?      		 Enable
      Phase Interleaving
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Light Load Efficiency
      Phase Interleaving
      Pre-Bias Start-Up ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      85 ? ? 90 ? ? 78 ? ? 100 ? ? 100 ? ?
      -40 to 145 ? ? -40 to 145 ? ? -40 to 145 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? VQFN ? ? HTSSOP
      VQFN ? ?

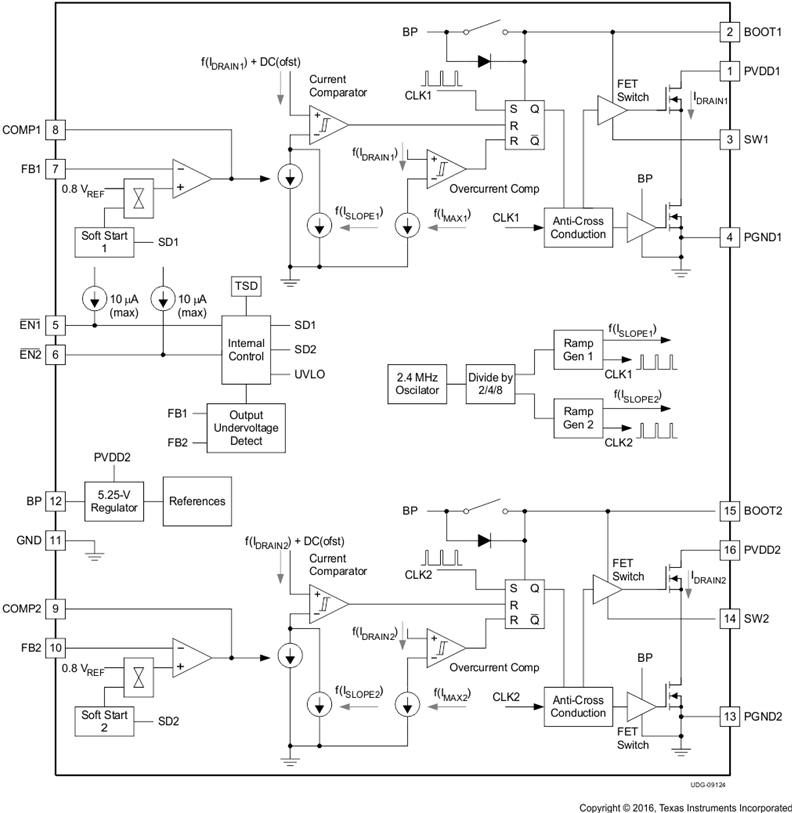

      方框圖 (1)
