LM2734-Q1 超薄 SOT23 1A 負載降壓 DC-DC 穩壓器

數據： LM2734 Thin SOT 1-A Load Step-Down DC-DC Regulator 數據表

描述

LM2734穩壓器是一款采用6引腳薄型SOT封裝的單片高頻PWM降壓DC-DC轉換器。該器件提供所有有源功能，可在盡可能小的PCB面積內提供快速瞬態響應和精確調節的本地DC-DC轉換。

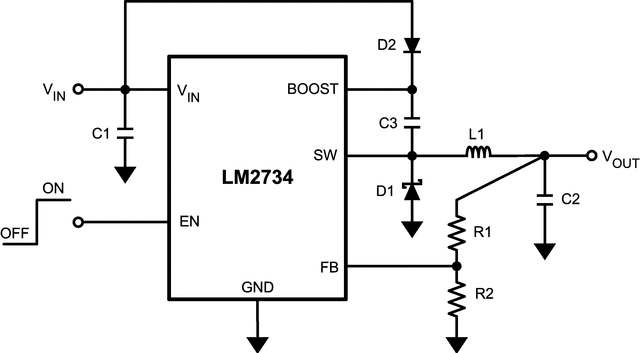

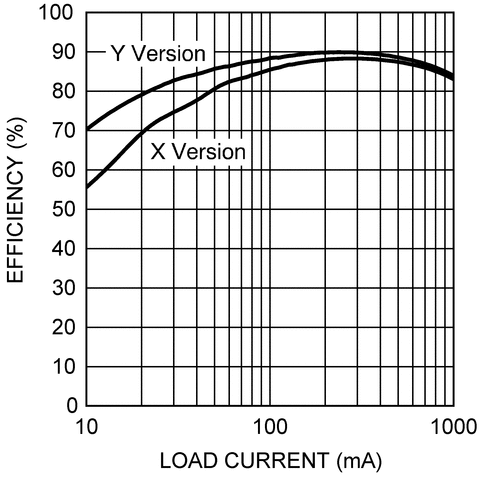

通過WEBENCH最少的外部元件和在線設計支持，LM2734調節器易于使用。使用最先進的0.5-μmBiCMOS技術，通過內部300mΩNMOS開關驅動1A負載的能力可實現最佳功率密度。世界一流的控制電路允許導通時間低至13 ns，從而支持在整個3 V至20 V輸入工作范圍內的極高頻轉換，最低輸出電壓為0.8 V.開關頻率為內部設置為550 kHz（LM2734Y）或1.6 MHz（LM2734X），允許使用極小的表面貼裝電感器和芯片電容器。即使工作頻率非常高，也很容易實現高達90％的效率。包括外部關斷，具有30 nA的超低待機電流。

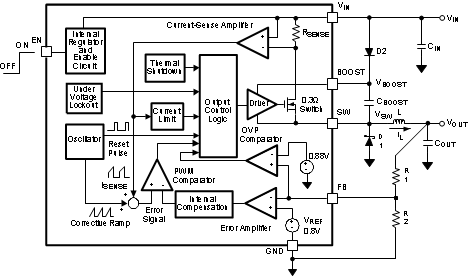

LM2734穩壓器采用電流模式控制和內部補償，可在各種工作條件下提供高性能調節。其他功能包括內部軟啟動電路，以減少浪涌電流，逐脈沖電流限制，熱關斷和輸出過壓保護。

特性

薄SOT-6封裝
3.0V至20V輸入電壓范圍
0.8V至18V輸出電壓范圍
1-A輸出電流
550-kHz（LM2734Y）和1.6-MHz（LM2734X）
開關頻率
300mΩNMOS開關
30-nA關斷電流
0.8V，2％內部參考電壓
內部軟啟動
電流模式，PWM操作
WEBENCH在線設計工具
熱關斷
LM2734XQ和LM2734YQ是AEC-Q100等級
1合格并在汽車級流程上制造。

參數 與其它產品相比?降壓轉換器（集成開關）

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM2734-Q1	LM2651	LM2734	LM27341	LM27341-Q1	LM2734Z	LM2734Z-Q1	LM2738
3 ? ?	4 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?
20 ? ?	14 ? ?	20 ? ?	20 ? ?	20 ? ?	20 ? ?	20 ? ?	20 ? ?
0.8 ? ?	3.3 ? ?	0.8 ? ?	1 ? ?	1 ? ?	0.8 ? ?	0.8 ? ?	0.8 ? ?
18 ? ?	13 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
1 ? ?	1.5 ? ?	1 ? ?	1.5 ? ?	1.5 ? ?	1 ? ?	1 ? ?	1.5 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
400 ? ?	255 ? ?	400 ? ?	1750 ? ?	1750 ? ?	2200 ? ?	2200 ? ?	550 ? ?
1900 ? ?	345 ? ?	1900 ? ?	2300 ? ?	2300 ? ?	3600 ? ?	3600 ? ?	1600 ? ?
2.1 ? ?	1.6 ? ?	2.1 ? ?	2.4 ? ?	2.4 ? ?	1.5 ? ?	1.7 ? ?	1.9 ? ?
Enable Light Load Efficiency Pre-Bias Start-Up ? ?	UVLO Adjustable ? ?	Enable Light Load Efficiency Pre-Bias Start-Up ? ?	Enable Light Load Efficiency ? ?	Enable Light Load Efficiency ? ?	Enable Light Load Efficiency Pre-Bias Start-Up ? ?	Enable Light Load Efficiency Pre-Bias Start-Up ? ?	Enable Light Load Efficiency ? ?
Current Mode ? ?	Voltage Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?
96 ? ?	95 ? ?	96 ? ?	93 ? ?	93 ? ?	85 ? ?	85 ? ?	95 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?
SOT-23-THIN ? ?	TSSOP ? ?	SOT-23-THIN ? ?	MSOP-PowerPAD WSON ? ?	MSOP-PowerPAD ? ?	SOT-23-THIN WSON ? ?	SOT-23-THIN WSON ? ?	MSOP-PowerPAD WSON ? ?
