      INA220 26V、雙向、零漂移、低側/高側、I2C 輸出電流/功率監控器

      數據：

      描述

      INA220是一款具備I 2 C或SMBUS兼容接口的分流器和功率監測計.INA220監測分流器壓降和電源電壓。一個可編程校準值，與一個內部倍乘器組合在一起，可實現電流安培值的直接讀取。一個額外的乘法寄存器可計算出功率的瓦特值.I 2 < /sup> C或SMBUS兼容接口具有16個可編程地址.INA220的獨立分流輸入允許其應用于具備低側感測功能的系統。

      INA220提供兩種級別：A級和B級.B級型號的精度更高且精密規范更加嚴格。

      INA220可在0V至26V范圍內感測總線中的分壓，適用于低側感測或CPU電源。由3V至5.5V單電源供電，電源的最大流耗為1mA.INA220的工作溫度范圍為-40°C至125°C。

      特性

      • 高側或者低側感測
      • 感測的總線電壓范圍：0V至26V
        • < li>報告電流，電壓，和功率
      • 16個可編程地址
      • 高精度：整個溫度范圍內的精度為0.5％（最大值）（INA220B）
      • 用戶可編程校準
      • 快速（2.56MHz）I 2 C或SMBUS兼容接口

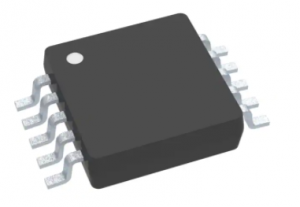

      • 超薄小外形尺寸（VSSOP） - 10封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?電流/電壓/功率監視器

      ?
      Common Mode Voltage (Max) (V)
      Common Mode Voltage (Min) (V)
      Input Offset (+/-) (Max) (uV)
      Input Offset Drift (+/-) (Typ) (uV/C)
      Gain (V/V)
      Gain Error (%)
      Gain Error Drift (Max) (ppm/°C)
      CMRR (Min) (dB)
      Bandwidth (kHz)
      Supply Voltage (Max) (V)
      Supply Voltage (Min) (V)
      Iq (Max) (mA)
      Digital Interface
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      INA220 INA219 INA220-Q1
      26 ? ? 26 ? ? 26 ? ?
      0 ? ? 0 ? ? 0 ? ?
      50
      100 ? ?      		 50
      100 ? ?      		 50 ? ?
      0.16 ? ? 0.1 ? ? 0.16 ? ?
      1
      0.5
      0.25
      0.125 ? ?      		 1
      0.5
      0.25
      0.125 ? ?      		 1
      0.5
      0.25
      0.125 ? ?
      0.5
      0.3 ? ?      		 0.5
      0.3 ? ?      		 0.5 ? ?
      83 ? ? 83 ? ? 33 ? ?
      120 ? ? 120 ? ? 120 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ?
      3 ? ? 3 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ?
      I2C
      SMBus ? ?      		 I2C
      SMBus ? ?      		 I2C
      SMBus ? ?
      Bi-directional
      Low-side Capable
      Programmable Gain ? ?      		 Bi-directional
      Programmable Gain ? ?      		 Bi-directional
      Low-side Capable
      Programmable Gain ? ?
      Catalog ? ? Catalog ? ? Automotive ? ?
      -40 to 125 ? ? -40 to 125
      to ? ?      		 -40 to 125 ? ?
      VSSOP ? ? SOIC
      SOT-23 ? ?      		 VSSOP ? ?
      10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
