THS3491 900MHz 高輸出功率電流反饋放大器

描述

THS3491電流反饋放大器（CFA）可以為需要在從直流到大于100MHz值（負載為100Ω）的高輸出功率水平實現最低失真的應用提供更出色的性能。盡管該電流反饋設計的額定增益為5V /V，但它能夠在寬增益范圍內保持幾乎恒定的帶寬和失真。

8000V /μs的壓擺率能夠以低失真和100MHz的頻率為嚴苛的負載提供10V _PP的輸出.900MHz，小信號帶寬能夠以10V階躍以及小于1.3ns的上升和下降時間提供小于1.5％的低過沖。大于500mA的峰值輸出電流驅動值能夠以快速的信號驅動高電容負載。

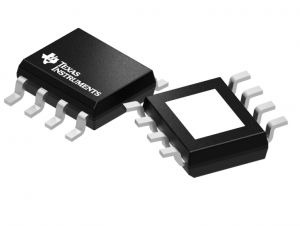

通過使用VQFN-16（RGT）封裝，新設計能夠從最低的失真獲益，而8引腳HSOIC（DDA）封裝（具有PowerPAD?）可升級現有的THS3091或THS3095設計。與傳統的THS3091或THS3095選項相比，THS3491的更低輸出余量能夠在相同的±15V電源下提供更大的輸出擺幅。

帶寬：
- 900MHz（V _O = 2V _PP ，A _V = 5V /V）
- 320MHz（V _O = 10V _PP，A _{V < /sub> = 5V /V）}
壓擺率：8000V /μs（V _O = 20V _PP ）
輸入電壓噪聲：1.7nV /√ Hz
雙極電源范圍：±7V至±16V
單電源范圍：14V至32V
輸出擺幅：28V _PP（±16V電源，100Ω負載）
線性輸出電流：±420毫安（典型值）
16.8毫安修整后的電源電流（低溫度系數）
HD2和HD3：小于-75dBc（50MHz的，V <子> 0 = 10V _PP，100Ω負載）
上升和下降時間：1.3ns（10V階躍）
過沖：1.5％（ 10V階躍，A _V = 5V /V）
電流限制和熱關斷保護
斷電特性

所有商標均為其各自所有者的財產。

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

THS3491	THS3091	THS3095
Current FB ? ?	Bipolar Current FB ? ?	Bipolar Current FB ? ?
1 ? ?	1 ? ?	1 ? ?
14 ? ?	10 ? ?	10 ? ?
32 ? ?	30 ? ?	30 ? ?
900 ? ?	235 ? ?	235 ? ?
1 ? ?	1 ? ?	1 ? ?
8000 ? ?	7300 ? ?	7300 ? ?
1.85 ? ?	2 ? ?	2 ? ?
3 ? ?	2 ? ?	2 ? ?
17.1 ? ?	9.5 ? ?	9.5 ? ?
2 ? ?	3 ? ?	3 ? ?
No ? ?	No ? ?	No ? ?
Shutdown ? ?	N/A ? ?	Shutdown ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
SO PowerPAD VQFN ? ?	SO PowerPAD SOIC ? ?	SO PowerPAD SOIC ? ?
8SO PowerPAD: 19 mm2: 3.9 x 4.89(SO PowerPAD) 16VQFN: 9 mm2: 3 x 3(VQFN) ? ?	8SO PowerPAD: 19 mm2: 3.9 x 4.89(SO PowerPAD) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	8SO PowerPAD: 19 mm2: 3.9 x 4.89(SO PowerPAD) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
75 ? ?	69 ? ?	69 ? ?
5000000 ? ?	15000000 ? ?	15000000 ? ?
3 ? ?	10 ? ?	10 ? ?
900 ? ?	235 ? ?	235 ? ?
420 ? ?	250 ? ?	250 ? ?
76 ? ?	66 ? ?	66 ? ?
69 ? ?	74 ? ?	74 ? ?
50 ? ?	10 ? ?	10 ? ?
