OPA2369 1.8V 700nA 零交越軌至軌 I/O 運算放大器

描述

OPA369和OPA2369是TexasInstruments的超低功耗，低電壓運算放大器，專為電池供電應用而設計。

OPAx369采用低至1.8V的電源供電，具有真正的軌到軌操作，適用于各種應用。 zer?-crossover 功能解決了輸入交叉失真的問題，這種問題在低壓（<3V），軌到軌輸入應用中變得非常突出。

除了微型尺寸封裝和極低的靜態電流，OPAx369具有12kHz帶寬，低失調漂移（1.75μV/°C，最大值）和低噪聲3.6μV_PP（0.1 Hz至10Hz）。

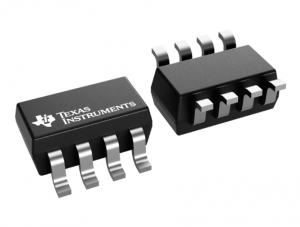

OPA369（單一版本）采用SC70-5封裝。 OPA2369（雙版本）采用MSOP-8和SOT23-8封裝。

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
Iq per channel (Max) (mA)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Rating
Operating Temperature Range (C)
Package Group
Features
Package Size: mm2:W x L (PKG)
Vn at 1kHz (Typ) (nV/rtHz)
Output Current (Typ) (mA)
Architecture
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
?

OPA2369	LPV811	LPV821	OPA369
2 ? ?	1 ? ?	1 ? ?	1 ? ?
1.8 ? ?	1.6 ? ?	1.7 ? ?	1.8 ? ?
5.5 ? ?	5.5 ? ?	3.6 ? ?	5.5 ? ?
0.001 ? ?	0.00054 ? ?	0.00079 ? ?	0.0012 ? ?
0.0007 ? ?	0.00045 ? ?	0.00065 ? ?	0.0008 ? ?
0.75 ? ?	0.37 ? ?	0.01 ? ?	0.75 ? ?
0.4 ? ?	1 ? ?	0.02 ? ?	0.4 ? ?
0.012 ? ?	0.008 ? ?	0.008 ? ?	0.012 ? ?
0.005 ? ?	0.0017 ? ?	0.0033 ? ?	0.005 ? ?
In Out ? ?	In to V- Out ? ?	In Out ? ?	In Out ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 85 ? ?
SOT-23 VSSOP ? ?	SOT-23 ? ?	SOT-23 ? ?	SC70 ? ?
EMI Hardened Zero Crossover ? ?	EMI Hardened ? ?	Zero Drift EMI Hardened ? ?	EMI Hardened Zero Crossover ? ?
8SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	5SC70: 4 mm2: 2.1 x 2(SC70) ? ?
290 ? ?	420 ? ?	215 ? ?	290 ? ?
10 ? ?	4.7 ? ?	21 ? ?	10 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	?
50 ? ?	?	?	50 ? ?
114 ? ?	95 ? ?	125 ? ?	114 ? ?
