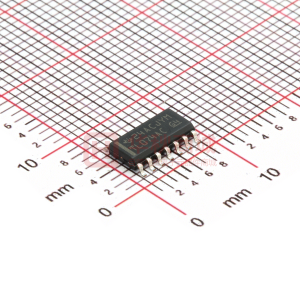

TL074A 低噪聲 JFET 輸入運算放大器

數據： TL07xx 低噪聲 JFET 輸入運算放大器數據表 (Rev. N)

描述

TL07xx JFET輸入運算放大器在單片集成電路中集成了匹配良好的高壓JFET和雙極晶體管。這些器件具有高壓擺率，低輸入偏置和失調電流以及低失調電壓溫度系數.TL07x系列的低諧波失真和低噪聲等特性使其非常適合用于高保真和音頻前置放大器應用.TL071器件具有失調引腳以支持外部輸入失調校正。

特性

低功耗
寬共模和差分電壓范圍
低輸入偏置和失調電流
輸出短路保護
低總諧波失真：0.003％（典型值）
低噪聲
V _n = 18nV /√ Hz （典型值，f = 1kHz）
高輸入阻抗：JFET輸入級
無鎖存運行
高壓擺率：13V /μs（典型值）
共模輸入電壓范圍
包括V _{CC +}

所有商標均為其各自所有者的財產。

參數 與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

TL074A	TL071	TL072	TL074	TL074B
4 ? ?	1 ? ?	2 ? ?	4 ? ?	4 ? ?
7 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?	36 ? ?
3 ? ?	3 ? ?	3 ? ?	3 ? ?	3 ? ?
13 ? ?	13 ? ?	13 ? ?	13 ? ?	13 ? ?
In to V+ ? ?	In to V+ ? ?	In to V+ ? ?	In to V+ ? ?	In to V+ ? ?
6 ? ?	6 ? ?	6 ? ?	6 ? ?	3 ? ?
1.4 ? ?	1.4 ? ?	1.4 ? ?	1.4 ? ?	1.4 ? ?
18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
0 to 70 ? ?	-40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	-40 to 85 0 to 70 ? ?	0 to 70 ? ?
PDIP SO SOIC ? ?	PDIP SO SOIC ? ?	PDIP SO SOIC TSSOP ? ?	PDIP SO SOIC TSSOP ? ?	PDIP SOIC ? ?
See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?	See datasheet (PDIP) 8SO: 48 mm2: 7.8 x 6.2(SO) 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	See datasheet (PDIP) 8SO: 48 mm2: 7.8 x 6.2(SO) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) ? ?	See datasheet (PDIP) 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) ? ?
18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
Standard Amps ? ?	Standard Amps ? ?	Standard Amps ? ?	Standard Amps ? ?	Standard Amps ? ?
200 ? ?	200 ? ?	200 ? ?	200 ? ?	200 ? ?
100 ? ?	100 ? ?	100 ? ?	100 ? ?	100 ? ?
10 ? ?	10 ? ?	10 ? ?	10 ? ?	10 ? ?
FET ? ?	FET ? ?	FET ? ?	FET ? ?	FET ? ?
