LMV772-Q1 單路/雙路/四路、低偏移、低噪聲、RRO 運算放大器

數據： Sngle/Dual/Quad, Low Offset, Low Noise, RRO Op Amps 數據表

描述

LMV771 /LMV772 /LMV772Q /LMV774是單通道，雙通道和四通道低噪聲精密運算放大器旨在用于廣泛的應用。該系列的其他重要特性包括：-40°C至125°C的擴展工作溫度范圍，LMV771的微型SC70-5封裝以及低輸入偏置電流。

擴展溫度范圍-40°C至125°C，使LMV771 /LMV772 /LMV772Q /LMV774能夠適應各種應用。 LMV771擴展了美國國家半導體的硅塵放大器產品組合，提供尺寸，速度和功耗節省方面的增強功能。 LMV771 /LMV772 /LMV772Q /LMV774保證在2.7V至5.0V的電壓范圍內工作，并且都具有軌到軌輸出。

LMV771 /LMV772 /LMV772Q /LMV774系列專為精密，低噪聲，低電壓和微型系統而設計。這些放大器為重載提供軌到軌輸出擺幅。 LMV771的最大輸入失調電壓在室溫下為850μV，輸入共模電壓范圍包括地。

LMV771采用微型SC70-5封裝，LMV772 /LMV772Q采用節省空間的MSOP-8和SOIC-8，以及LMV774采用TSSOP-14。

特性

（除非另有說明，V _S = 2.7V時的典型值）

保證2.7V和5V規格
最大V _OS（LMV771）	850μV（極限）

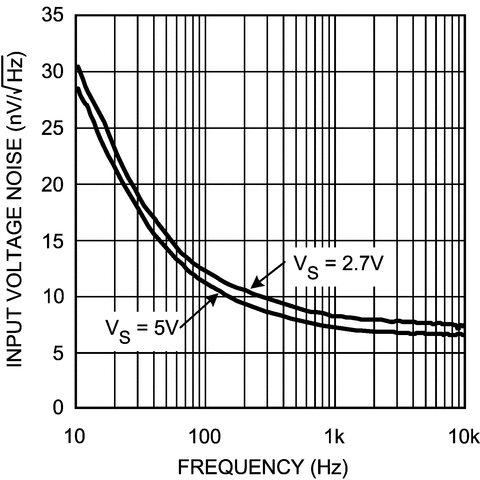

電壓噪音

f = 100 Hz	< p lang.id =“en”id =“ns8815”> 12.5nV /√ Hz
f = 10 kHz	7.5nV /√ Hz

軌到軌輸出擺動

R _L =600Ω	距軌道100mV
R _L =2kΩ	距鐵路50mV

開環增益R _L =2kΩ	100dB
V _CM	0到V + -0.9V
供電電流（每個放大器）	550μA
增益帶寬積	3.5MHz
溫度范圍	- 40°C至125°C
LMV772Q符合AEC-Q100 1級標準，采用汽車級流程制造 < /td>

參數與其它產品相比?通用運算放大器

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture
?

LMV772-Q1	LMP7702	LMP7712	LMP7716	LMP7716-Q1	LMV772
2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
2.7 ? ?	2.7 ? ?	1.8 ? ?	1.8 ? ?	1.8 ? ?	2.7 ? ?
5 ? ?	12 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5 ? ?
3.5 ? ?	2.5 ? ?	17 ? ?	17 ? ?	17 ? ?	3.5 ? ?
1.4 ? ?	1 ? ?	9.5 ? ?	9.5 ? ?	9.5 ? ?	1.4 ? ?
In to V- Out ? ?	In Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
1 ? ?	0.22 ? ?	0.15 ? ?	0.15 ? ?	0.15 ? ?	1 ? ?
0.6 ? ?	0.75 ? ?	1.3 ? ?	1.3 ? ?	1.3 ? ?	0.6 ? ?
7.5 ? ?	9 ? ?	5.8 ? ?	5.8 ? ?	5.8 ? ?	7.5 ? ?
Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VSSOP ? ?	SOIC VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	SOIC VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	10VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
0.35 ? ?	1 ? ?	1.75 ? ?	1.75 ? ?	1.75 ? ?	0.35 ? ?
N/A ? ?	N/A ? ?	Shutdown ? ?	N/A ? ?	N/A ? ?	N/A ? ?
100 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?	100 ? ?
90 ? ?	130 ? ?	100 ? ?	100 ? ?	100 ? ?	90 ? ?
66 ? ?	66 ? ?	23 ? ?	21 ? ?	21 ? ?	66 ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
