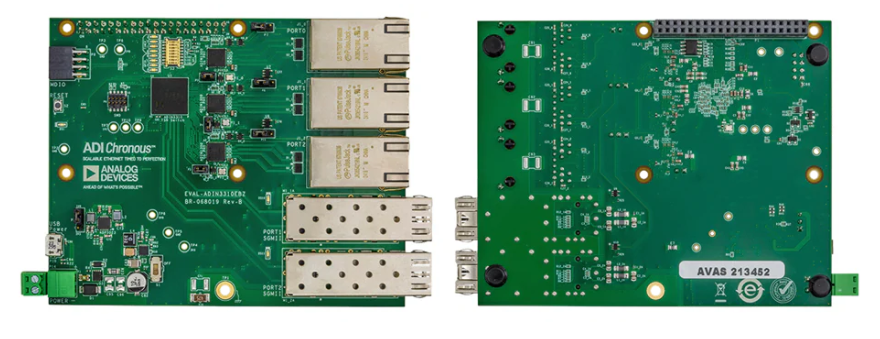

Analog DevicesEVAL-ADIN3310EBZ評估套件包含ADIN3310開關、三個用于標準以太網連接的ADIN1300以太網物理層接口PHY，以及一個可選的SFP屏蔽罩（支持雙端口配置，以兼容SGMII/光纖工作模式）。ADIN3310/ADIN6310工業級以太網交換機是一款多功能6端口千兆位以太網時間敏感網絡（TSN）交換機，專門設計用于工業以太網應用。該產品支持IEEETSN標準，包括802.1AS （時間同步）、802.1Qbv （流量調度）和802.1CB（幀冗余），從而在復雜網絡環境中實現穩定且低延遲的通信效果。

數據手冊：*附件：Analog Devices Inc. EVAL-ADIN3310EBZ 評估套件數據手冊.pdf

adi EVAL-ADIN3310EBZ評估套件包含一條USB數據線以及一條以太網數據線。該器件為各種自動化應用而打造。

特性

• 3端口TSN以太網交換機，采用Raspberry Pi（樹莓派）擴展板標準
  • 所有端口RGMII 10Mbps/100Mbps/1000Mbps ADIN1300 PHY
  • RJ45，帶集成磁性元件
  • 2個SFP屏蔽罩，用于SGMII銅/光纖連接
• 主機接口硬件綁扎交換機，
  • S/D/Q SPI接口或
  • 通過RJ45連接器連接以太網端口
• 使用表面貼裝配置電阻器實現PHY綁扎(strapping)
  • 默認狀態：所有速度下均啟用auto-neg（自動協商）
  • 交換機固件通過MDIO管理PHY操作
• 采用外部5 V至30 V單電源供電
• GPIO引腳上的LED指示燈
• IEEE 802.1AS 2020時間同步
• IGMP 偵聽
• GPIO/定時器控制
• 支持時間敏感網絡(TSN)
  • 計劃流量(IEEE 802.1Qbv)
  • 幀搶先(IEEE 802.1Qbu)
  • 每流過濾和管制(IEEE 802.1Qci)
  • 提高可靠性的幀復制與幀消除機制(IEEE 802.1CB)
• 冗余功能
  • 高可靠性無縫冗余協議、HSR
  • 并行冗余協議、PRP
  • 媒體冗余協議、MRP
  • MSTP生成樹協議
• 使用TSN評估封裝或Linux用戶空間驅動器進行NETCONF/YANG配置
• VLAN表控制（重映射、重定優先級）

應用

• 工廠和過程自動化
• 運動控制、機器人和協作機器人
• 能源自動化
• 交通
• 儀器儀表
• 樓宇自動化

套件內容

• EVAL-ADIN3310EBZ 評估板
• USB電纜
• 以太網電纜

必要設備

• EVAL-ADIN3310EBZ評估套件
• 以太網線
• 電腦，運行Windows^?^ 10
• 軟件
  • TSN應用套件（交換機配置GUI和網絡服務器）
  • Npcap數據包捕獲

概述

布局

相關文章

Analog Devices Inc. ADIN3310/ADIN6310工業級以太網交換機數據手冊
