      Analog Devices Inc. ADL8122-EVAL1Z 評估板數據手冊

      科技觀察員 ? 2025-05-26 11:33 ? 次閱讀

      Analog Devices ADL8122-EVAL1Z 評估板是一塊4層印刷電路板 (PCB)，由0.254mm (10mil) 厚Rogers 4350B和Isola 370HR覆銅板制成，標稱厚度為1.63mm (64mil)。ADL8122-EVAL1Z的開發目的是將工作頻率范圍擴展至最低10kHz，最高10GHz。ADL8122-EVAL1Z評估板上的RFIN~ 和RFOUT~ 端口包含超小型A (SMA) 和母頭同軸連接器。

      數據手冊：*附件：Analog Devices Inc. ADL8122-EVAL1Z 評估板數據手冊.pdf

      ADI ADL8122-EVAL1Z板上的組件適合在-55°C至+125°C的整個工作溫度范圍內使用。

      特性

      • 4層，Rogers 4350B和Isola 370HR評估板
      • 末端裝接，SMA射頻連接器
      • 直通校準路徑（減少連接器）

      應用

      必要設備

      • RF信號生成器
      • 射頻頻譜分析儀
      • 射頻網絡分析儀
      • 5 V、200 mA電源

      布局

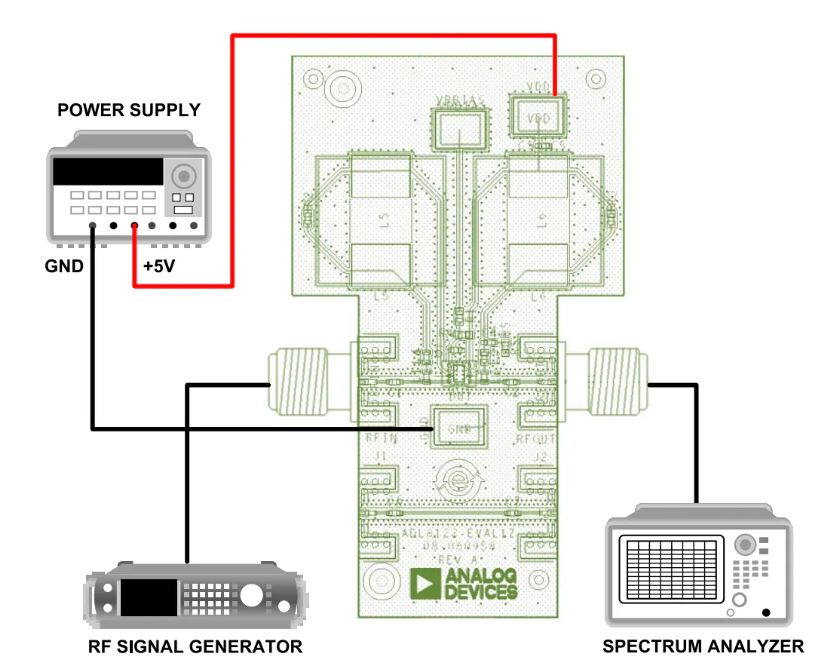

      運行框圖

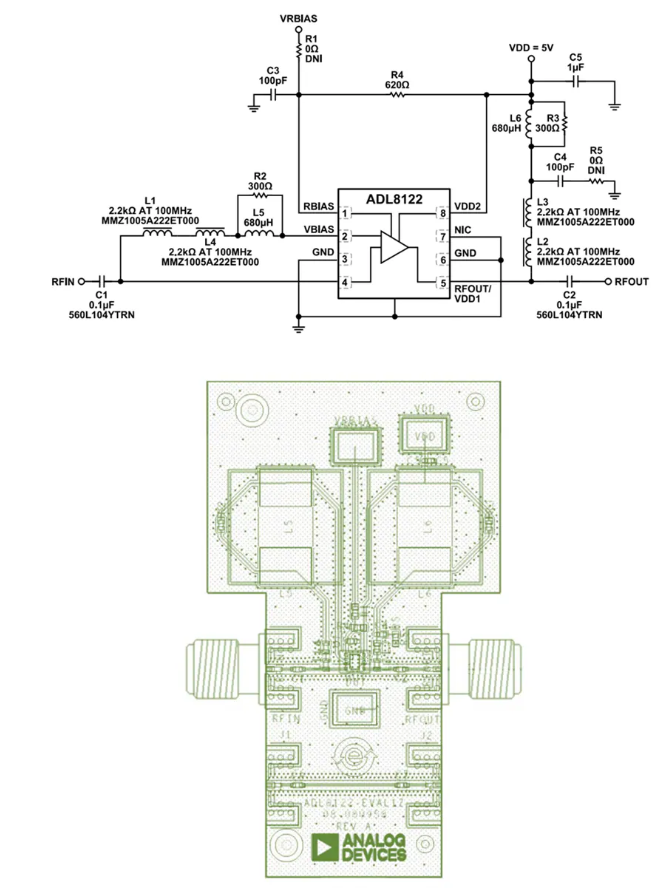

      原理圖與組裝圖（未安裝J1及J2)
