      Analog Devices Inc. EV-ADF4030SD1Z評估板數據手冊

      科技觀察員 ? 2025-05-28 10:13 ? 次閱讀

      Analog Devices Inc. EV-ADF4030SD1Z評估板可評估ADF4030 10通道精密同步器的性能。這些電路板 必須通過Arduino連接器P5、P17、P18和P16與SDP K1控制器板相連。 使用Arduino連接器可將多個EV-ADF4030SD1Z評估板堆疊到SDP-K1控制器板上。EV-ADF4030SD1Z評估板可使用Twinax和SMA連接器訪問十條ADF4030 BSYNC雙向I/O線路。這些評估板可用于5G定時傳輸高精度同步、自動測試設備 (ATE) 引腳電子設備和相控陣雷達應用。

      數據手冊：*附件：Analog Devices Inc. EV-ADF4030SD1Z評估板數據手冊.pdf

      特性

      • EV-ADF4030SD1Z評估板包括ADF4030 10通道精密同步器、Arduino接口和穩壓器
      • 允許以多種方式為ADF4030提供參考時鐘
      • SDP-K1控制器板是PC與評估板之間的接口
      • 來自信號生成器的單端信號
      • 來自其他設備的差分或額外的ADF4030同步器
      • 使用Twinax和SMA連接器訪問10條ADF4030 BSYNC雙向I/O線路
      • 便于使用內插器板可將ADF4030時鐘與示波器或其他電路板連接起來
      • 使用Arduino連接器最多可堆疊16塊EV-ADF4030SD1Z板
      • 基于Windows ^?^ 的軟件可通過PC控制ADF4030的所有功能
      • 需要的設備：
        • 基于Windows的PC，配有USB 2.0端口，用于評估軟件
        • 參考時鐘源
        • 帶SMA電纜的示波器（選配）
      • 所需軟件
        • ACE軟件和1.30或更高版本
        • ADF4030插件和1.2024.26400-dev0030或更高版本

      應用

      • 5G定時傳輸高精度同步
      • 自動測試設備 (ATE) 引腳電子設備
      • 相控陣雷達

      套件內容

      • EV-ADF4030SD1Z 評估板
      • 內插器板
      • 1個SDK-K1控制器套件
      • 1個12V和24W AC/DC外置壁掛式（二級）適配器
      • 1條Twinax電纜

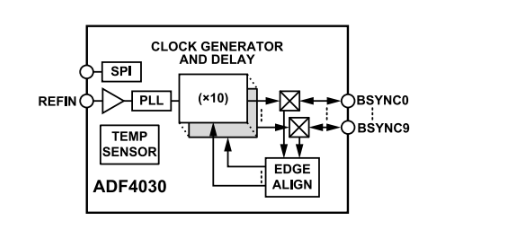

      框圖
