INA103 低噪聲、低失真儀表放大器

數據： Low Noise, Low Distortion Instrumentation Amplifier 數據表

描述

INA103是一款噪聲極低，低失真的單片儀表放大器。其電流反饋電路可實現非常寬的帶寬和出色的動態響應。它非常適用于低電平音頻信號，如平衡低阻抗麥克風。 INA103為200（歐姆）源阻抗提供近理論極限噪聲性能。許多工業應用也受益于其低噪聲和寬帶寬。

獨特的失真消除電路可將失真降至極低水平，即使在高增益時也是如此。與專業音頻設備中使用的變壓器耦合麥克風放大器相比，其平衡輸入，低噪聲和低失真提供了卓越的性能。

INA103的寬電源電壓（±9至±25V）和高輸出電流驅動器也可用于高級音頻級。塑料DIP中的銅引線框架確保了出色的散熱性能。

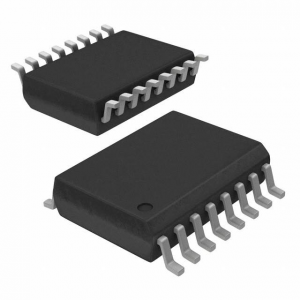

INA103采用16引腳塑料DIP，16引腳陶瓷DIP和SOL-16表面貼裝封裝。可提供商業和工業溫度范圍型號。

特性

低噪音：1nV /sqrt（Hz）
低THD + N：1kHz時0.0009％，G = 100
HIGH GBW：G = 1000時100MHz
寬電源范圍：±9V至±25V
HIGH CMRR：> 110dB
內置增益設置電阻：G = 1,100
升級AD625

參數 與其它產品相比?儀表放大器

?
Number of Channels (#)
Vs (Min) (V)
Vs (Max) (V)
CMRR (Min) (dB)
Input Offset (+/-) (Max) (uV)
Input Offset Drift (+/-) (Max) (uV/C)
Input Bias Current (+/-) (Max) (nA)
Noise at 1kHz (Typ) (nV/rt(Hz))
Iq (Typ) (mA)
Bandwidth at Min Gain (Typ) (MHz)
Gain (Min) (V/V)
Gain (Max) (V/V)
Gain Error (+/-) (Max) (%)
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Gain Non-Linearity (+/-) (Max) (%)
?

INA103
1 ? ?
9 ? ?
25 ? ?
100 ? ?
30 ? ?
100 ? ?
8000 ? ?
1 ? ?
9 ? ?
6 ? ?
1 ? ?
1000 ? ?
0.25 ? ?
-40 to 85 ? ?
PDIP SOIC ? ?
See datasheet (PDIP) 16SOIC: 106 mm2: 10.3 x 10.3(SOIC) ? ?
0.004 ? ?
