觸發器是一個具有記憶功能的，具有兩個穩定狀態的信息存儲器件，是構成多種時序電路的最基本邏輯單元，也是數字邏輯電路中一種重要的單元電路。在數字系統和計算機中有著廣泛的應用。觸發器具有兩個穩定狀態，即“0”和“1”，在一定的外界信號作用下，可以從一個穩定狀態翻轉到另一個穩定狀態。

觸發器邏輯功能的轉換

　　1、將JK觸發器轉換為D觸發器

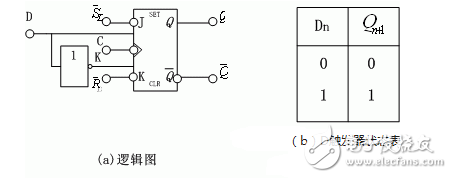

　　下圖（a），當D=1，即J=1和K=0時，在C的下降沿觸發器翻轉為（或保持）“1”態；當D=0，即J=0和K=1時，在C的下降沿觸發器翻轉為（或保持）“0”態。狀態表如下圖（b）所示。

　　2、將JK觸發器轉換為T觸發器

　　如下圖（a）所示，將J，K端聯在一起，稱為T端。當T=0時，時鐘脈沖作用后觸發器狀態不變；當T=1時，觸發器具有計數邏輯功能，即，其狀態表如下圖（b）。

　　3、將D觸發器轉換為 觸發器

　　如將D觸發器的D端和 端相聯，就轉換為 觸發器，它的邏輯功能是每來一個時鐘脈沖，翻轉一次，即 ，具有計數功能。

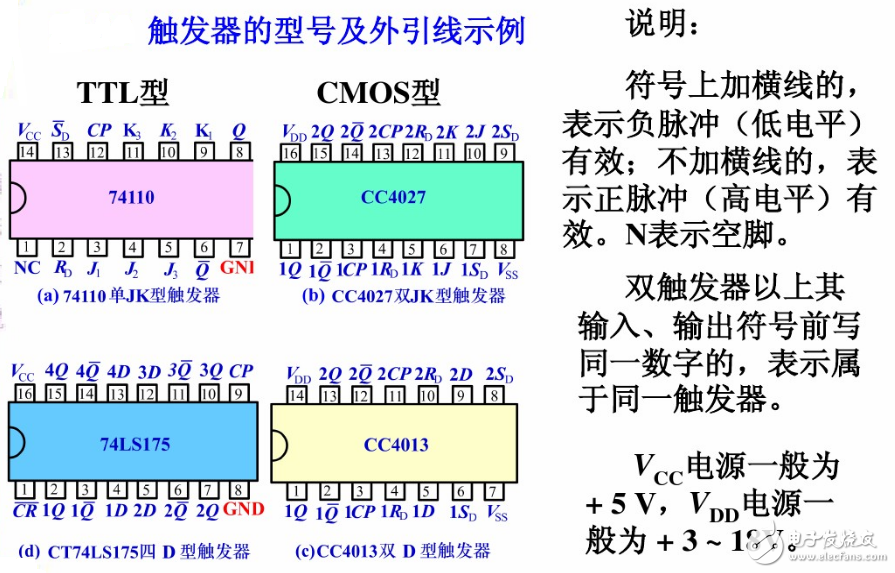

觸發器型號

觸發器基本性質

　　1、特點：

　?。?）具有兩個能自行保持的穩定狀態，用來表示邏輯狀態的0和1，或二進制數的0和1：觸發器1狀態：Q＝1， ＝0；觸發器0狀態：Q＝0， ＝1

　?。?）根據不同的輸入信號可以置成1或0狀態。

　　2、分類：

　?。?）根據電路結構形式不同：（狀態變化過程中具有不同的動作特點）

　　基本RS、同步RS、主從觸發、維持阻塞、CMOS邊沿等

　?。?）根據邏輯功能不同：RS、JK、T、D、T/。（控制方式不同，信號的輸入方式及觸發器狀態隨輸入信號變化的規律不同，邏輯功能會有所不同）

　　（3）根據存儲數據的原理不同：

　　靜態：靠電路狀態的自鎖存儲數據

　　動態：通過在MOS管柵極輸入電容上存儲電荷來存儲。

觸發器的邏輯功能和電路結構的關系

　　觸發器的邏輯功能和電路結構形式是兩個不同的概念。

　　所謂邏輯功能，是指觸發器的次態和現態及輸入信號之間在穩態下的邏輯關系，這種邏輯關系可以用特性表、特性方程或狀態轉換圖給出。根據邏輯功能的不同特點，把觸發器分為RS、JK、T、D等幾種類型。

　　而基本RS觸發器、同步RS觸發器、主從觸發器、邊沿觸發器等是指電路結構的不同形式。由于電路結構形式的不同，帶來了各不相同的動作特點。

　　同一種邏輯功能的觸發器可以用不同的電路結構實現。反過來說，同一種電路結構形式可以構成不同邏輯功能的觸發器。因此，邏輯功能與電路結構并無固定的對應關系，更不要把兩者混為一談。

觸發器電路結構和邏輯功能

　　觸發器的邏輯功能和電路結構形式是兩個不同的概念，觸發器的電路結構和邏輯功能之間不存在固定的對應關系。同一種邏輯功能的觸發器可以用不同的電路結構實現，同一種電路結構形式可以做成不同邏輯功能的觸發器。同樣是維持阻塞結構電路，既可以做成SR觸發器和D觸發器，也可以做成下圖所示的JK觸發器。

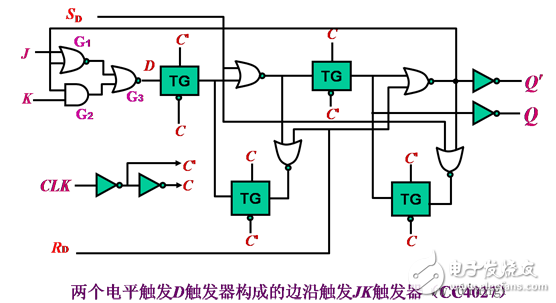

　　同樣，用兩個電平觸發D觸發器結構也可以做成不同邏輯功能的觸發器。
