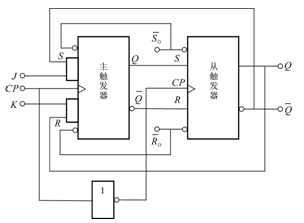

??????????????????????????????????????? (a)邏輯圖?????????????????????????????????? (b)邏輯符號
??????????????????????????????????????????????????????? 圖9-5 主從JK觸發器

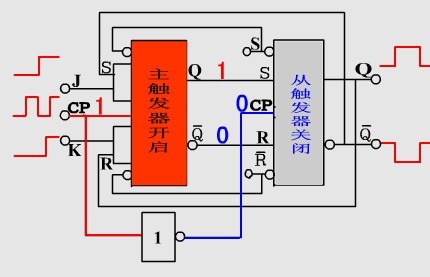

??? 當CP=0時，主觸發器狀態不變，從觸發器輸出狀態與主觸發器的輸出狀態相同。
??? S當CP=1時，輸入J、K影響主觸發器，而從觸發器狀態不變。當CP從1變成0時，主觸發器的狀態傳送到從觸發器，即主從觸發器是在CP下降沿到來時才使觸發器翻轉的。
??? 下面分四種情況來分析主從型JK觸發器的邏輯功能。
??? (1) J= l，K= l
??? 設時鐘脈沖到來之前(CP=0)觸發器的初始狀態為0。這時主觸發器的R=K=0，S=J=1，時鐘脈沖到來后(CP=l)，主觸發器翻轉成1態。當CP從1下跳為0時，主觸發器狀態不變，從觸發器的R=0，S=1，它也翻轉成1態。反之，設觸發器的初始狀態為1。可以同樣分析，主、從觸發器都翻轉成0態。
??? 可見，JK觸發器在J=1，K=1的情況下，來一個時鐘脈沖就翻轉一次，即=,具有計數功能。
??? (2) J=0，K=0
??? 設觸發器的初始狀態為0，當CP=1時，由于主觸發器的R=0，S=0，它的狀態保持不變。當CP下跳時，由于從觸發器的R=1，S=0，它的輸出為0態，即觸發器保持0態不變。如果初始狀態為1，觸發器亦保持1態不變。
??? (3) J=1，K=0
??? 設觸發器的初始狀態為0。當CP=l時，由于主觸發器的R=0，S=1，它翻轉成1態。當CP下跳時，由于從觸發器的R=0，S=1。也翻轉成1態。如果觸發器的初始狀態為1，當CP=1時，由于主觸發器的R=0，S=0，它保持原態不變；在CP從1下跳為0時，由于從觸發器的R=0，S=1，也保持1態。
??? (4) J=0，K=1
??? 設觸發器的初始狀態為1態。當CP=1時，由于主觸發器的R=1，S=0，它翻轉成0態。當CP下跳時，從觸發器也翻轉成0態。如果觸發器的初始狀態為0態，當CP=1時，由于主觸發器的R=0，S=0，它保持原態不變；在CP從1下跳為0時，由于從觸發器的R=1，S=0，也保持0態。
??? JK觸發器的邏輯功能表如表9-3所示。

???????????????????????????????????????????????? 表9-3 主從JK觸發器的邏輯功能表

?
?

??? 上述邏輯關系可用邏輯表達式表示為
??????????????????????????????????????????????????????????????????????????????????? (9-1)????????
??? 這個關系式被稱為JK觸發器的狀態方程，式中、分別為CP下降沿時刻之前和之后觸發器的狀態。
??? 主從JK觸發器邏輯符號如圖9-5(b)所示，CP端加小圓圈表示下降沿觸發。

?
