0 引言
??? 觸發器是具有存儲功能的器件，在數字電子技術中用于構成各種時序邏輯電路。觸發器有多種類型：按觸發方式分為電平觸發、主從觸發、邊沿觸發；按邏輯功能分為RS觸發器、D觸發器、JK觸發器、T觸發器等。觸發器的特性用觸發方式和邏輯功能進行描述，觸發方式決定狀態變化特點，即接收輸入信號改變狀態的方式；邏輯功能決定狀態變化的方向，即次態值。用時序圖即波形圖可直觀描述觸發器的特性。由于受實驗儀器的限制無法對觸發器工作波形進行硬件實驗驗證，主要因為現有的信號發生器不能產生多路同步信號，現有的示波器多為雙蹤示波器無法同時觀測多路波形。

??? 用Multisim軟件仿真可解決上述問題。Multisim仿真軟件是由加拿大Interactive Image Technologies公司開發的一種基于SPICE工業標準的EDA軟件，它就像一個真正的實驗工作臺，將電路原理圖的輸入、虛擬儀器的測試分析和結果的圖形顯示等集成到一個設計窗口。

??? 在用Multisim仿真軟件進行觸發器工作波形仿真分析時，用虛擬儀器中的字組產生器做實驗中的信號源產生所需的各種輸入波形，用邏輯分析儀觀測輸入、輸出波形。

??? 以下分析用Multisim 2001版本，所得結論適于其他版本。

1 觸發器工作波形Muitisim仿真實驗方法

1．1 創建電路

??? 從TTL數字IC庫中找出集成觸發器或找出用于連接成觸發器的集成邏輯門放置在工作臺合適的位置。從虛擬儀器庫中找出字組產生器、邏輯分析儀放置在工作臺合適的位置。確定字組產生器產生觸發器所需的時鐘脈沖、數據輸入、異步控制等信號，邏輯分析儀所顯示的波形。將集成門連接成觸發器再接上字組產生器和邏輯分析，或將集成觸發器接上字組產生器和邏輯分析。

1．2 設置字組產生器

??? (1)根據觸發器的觸發方式、邏輯功能，確定反映邏輯功能及狀態變化特點的字組產生器各個輸出信號即字組的內容及地址。
??? (2)雙擊打開字組產生器，在Address區塊的Final字段輸入末地址，在Edit區塊以16進制(Hex字段)或以ASCII碼(ASCII字段)或以二進制(Binary字段)依次輸入各字組數據，完成所有字組信號的設置。

1．3 仿真運行分析

??? 雙擊打開邏輯分析儀，按下仿真開關開始仿真，分析顯示仿真實驗波形。

2 觸發器工作波形Multisim仿真實驗舉例

??? (1)仿真實驗電路創建

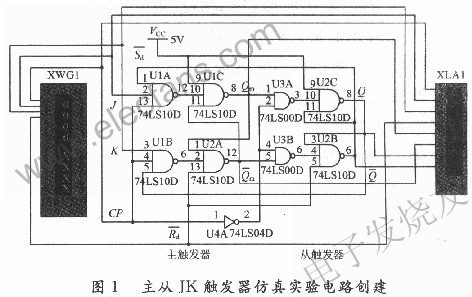

??? 用74LS00與非門連接成主從JK觸發器構建仿真實驗電路如圖1所示。

??? 其中：為異步置0輸入信號；為異步置1輸入信號；J，K為數據輸入信號；CP為時鐘脈沖輸入信號；Qm，為主觸發器的狀態輸出信號；Q，為狀態輸出信號。端接電源，異步置1功能無效；用于設置Q=0的初始狀態。
??? 字組產生器產生觸發器的CP，J，K及信號，邏輯分析儀顯示觸發器的CP，J，K，，Qm，，Q及信號波形。
??? (2)確定反映觸發器狀態變化特點及邏輯功能的字組產生器輸出信號即字組的內容及地址。
??? ①主從觸發方式觸發器狀態變化特點為：
??? 在CP=1期間接收輸入信號，在CP下降沿改變狀態，且有一次變化問題。
??? 表示JK觸發器邏輯功能的特性方程為：
???

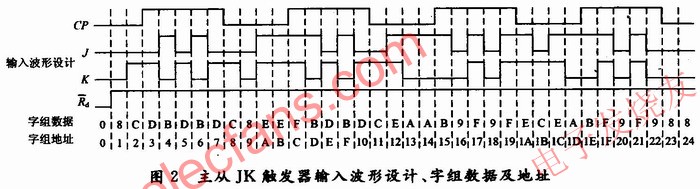

??? ②設計字組產生器輸出信號時，將J，K輸入信號設計成在CP=O，1期間有變化，以驗證主從觸發方式的狀態變化特點。輸入波形設計、字組數據及地址如圖2所示。

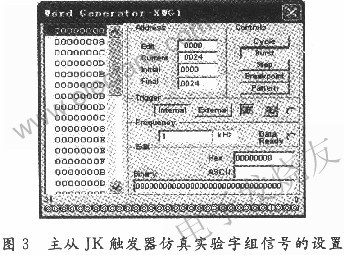

③在字組產生器的Address區塊的Final字段輸入字組數據的末地址0024，在Edit區塊以16進制(Hex字段)依次輸入各字組數據0，8，C，D，B，D，B，D，C，8，E，E，F，B，D，B，D，C，E，A，A，B，9，F，9，F，E，C，E，A，B，F，9，F，9，8，8，完成所有字組信號的設置，如圖3所示。

??? (3)仿真運行分析

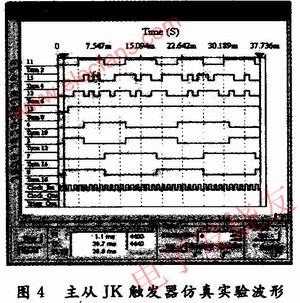

??? 打開邏輯分析儀，按下仿真開關開始仿真，邏輯儀分析顯示波形如圖4所示。

??? 圖4中，“11”為CP時鐘脈沖波形；“15”為J輸入波形；“12”為K輸入波形；“13”為異步置輸入波形；“4”為Qm狀態輸出波形；“3”為狀態輸出波形；“7”為Q狀態輸出波形；“8”為狀態輸出波形。
??? 通過波形圖可以很直觀地看出，在CP=1期間，主觸發器接收J，K輸入信號改變Qm，端狀態，在CP下降沿觸發器改變Q，狀態。不論CP=1期間J，K怎么變化，主觸發器Qm，最多只變化一次。
??? 當Qn=O在CP=1時，J由0變1，或Qn=1，在CP=1時K由O變1，在這兩種情況下，才產生一次變化現象。和由特性方程得出Qn=0時Qn+1=J，Qn=1時Qn+1=的規律相符合。

2．2其他功能和觸發方式觸發器工作波形仿真實驗

??? (1)同步RS觸發器工作波形仿真實驗
??? 仿真實驗電路用74LS00與非門連接構成。
??? 字組產生器產生觸發器的CP時鐘脈沖輸入信號、R，S數據輸入信號及異步置0輸入信號，邏輯分析儀顯示觸發器的CP，R，S，及狀態輸出Q，信號波形。
??? 設計字組產生器輸出信號時，將R，S輸入信號設計成在CP=0，1期間有變化，并有CP=1期間R=S=1，以驗證電平觸發方式的狀態變化特點。
??? (2)上升沿D觸發器工作波形
??? 仿真實驗仿真實驗電路用74LS74上升沿D觸發器。
??? 字組產生器產生觸發器的CP時鐘脈沖輸入信號、D數據輸入信及異步置0輸入信號，邏輯分析儀顯示觸發器的CP，D，及狀態輸出Q，信號波形。
??? 設計字組產生器輸出信號時，將D輸入信號設計成在CP上升沿時刻不變，在CP=0及CP=1期間有變化，以驗證上升沿觸發方式的狀態變化特點。
??? (3)負邊沿JK觸發器工作波形仿真實驗
??? 仿真實驗電路用74LS112負邊沿JK觸發器。
??? 字組產生器產生觸發器的CP時鐘脈沖輸入信號、J，K數據輸入信號及異步置0輸入信號，邏輯分析儀顯示觸發器的CP，J，K，及狀態輸出Q，信號波形。
??? 設計字組產生器輸出信號時，將J，K輸入信號設計成在CP下降沿時刻不變，在CP=0及CP=1期間有變化，以驗證下降沿觸發方式的狀態變化特點。

3 結語

??? 用Multisim仿真軟件進行觸發器工作波形仿真分析，可直觀描述觸發器的工作特性。
??? 仿真實驗的關鍵是反映狀態變化特點的輸入波形的設計即字組產生器字組內容的設計。
