主從jk觸發器電路及工作原理
1．電路組成和符號
基本RS觸發器，同步RS觸發器及主從RS觸發器都有約束條件RS＝0的限制，即不允許R＝S＝１出現，否則觸發器的狀態不確定。

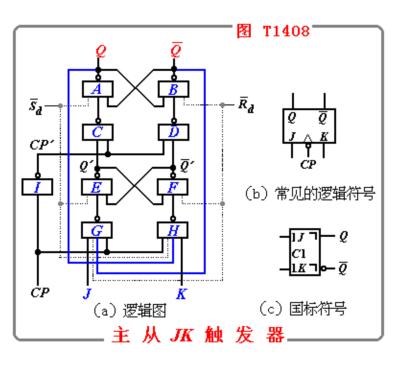

圖T1408所示的主從JK觸發器卻不需要約束條件。圖中J、K為信號輸入端，CP為時鐘脈沖。在符號圖中CP一端標有小圓圈，表示脈沖下降沿有效。它與主從RS觸發器不同之處在于：把S改為J，R改為K；同時又把Q引回到H門的輸入端，把Q引回到G門的輸入端。這樣就可以避免在輸入端出現全是1的不確定情況，從而解決了約束的問題。
2．工作原理
工作原理和主從RS觸發器基本相似。由圖可見。G、H門的輸入信號，除CP之外還有J和K控制信號以及反饋回來的輸出信號，即G門的輸入為J、

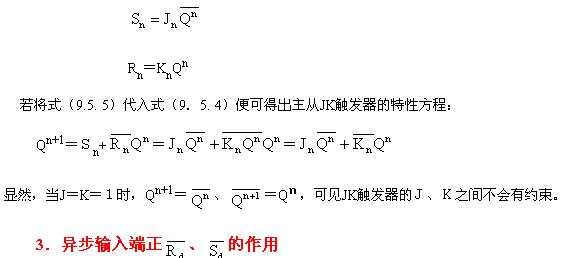

與主從RS觸發器電路比較可得：
為了進一步擴展JK觸發器的邏輯功能，JK觸發器除具有控制輸入端J和K外，還具有異步置１端
端為高電平時，則觸發器直接置0；同理當
時,則觸發器直接置1。異步輸入端常被用來使觸發器預置所需要的狀態。在預置完成之后，
應同時保持高電平，以便觸發器按JK方式工作。在圖T1408（ｂ）中
