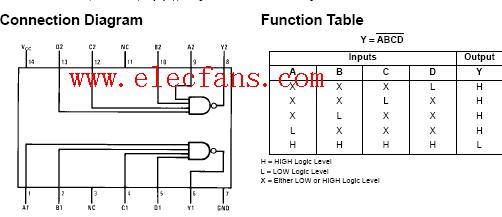

74ls20引腳圖和管腳圖如下：
兩個4輸入與非門，內含兩組4與非門
第一組：1,2,4,5輸入6輸出。
第2組：9,10,12,13輸入8輸出
74LS20的真值功能表如下：
74LS20內部功能圖如下：
74ls20引腳圖管腳圖及真值功能表
