TPS6302x 器件為由兩節或三節堿性電池、鎳鎘或鎳氫電池、單節鋰離子或鋰聚合物電池、超級電容器或其他電源軌供電的產品提供電源解決方案。支持高達 3 A 的輸出電流。使用電池時,它們可以放電至低于 2 V。降壓-升壓轉換器基于固定頻率脈寬調制 (PWM) 控制器,使用同步整流來獲得最大效率。在低負載電流下,轉換器進入省電模式,以在較寬的負載電流范圍內保持高效率。可以禁用省電模式,強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制為4 A的典型值。輸出電壓可使用外部電阻分壓器進行編程,或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間,負載與電池斷開連接。
TPS6302x 器件在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 這些器件采用 14 引腳 VSON 封裝,尺寸為 3 mm × 4 mm (DSJ)。
*附件:tps63020.pdf
特性
- 輸入電壓范圍:1.8 V 至 5.5 V
- 可調輸出電壓:1.2 V 至 5.5 V
- V 的輸出電流
在> 2.5 V、V外= 3.3 V:2 A - 在整個負載范圍內實現高效率
- 工作靜態電流:25 μA
- 省電模式,帶模式選擇
- 平均電流模式降壓-升壓架構
- 模式之間的自動轉換
- 2.4 MHz 的固定頻率工作
- 可同步
- 功率良好輸出
- 安全和穩健的作特性
- 過熱、過壓保護
- 關機期間負載斷開
參數
方框圖
?1. 核心特性?
- ?寬輸入電壓范圍?:1.8V至5.5V,支持兩節/三節堿性/NiCd/NiMH電池、單節鋰離子/聚合物電池、超級電容等電源。
- ?靈活輸出?:
- TPS63020:可調輸出(1.2V至5.5V)
- TPS63021:固定3.3V輸出
- ?高效能?:
- 最高效率達95%(2.4MHz開關頻率)
- 輕載時支持省電模式(靜態電流僅25μA)
- ?保護功能?:過溫、過壓保護,關斷時負載斷開。
?2. 關鍵參數?
- ?輸出電流?:
- 升壓模式:最高3A(VIN>2.5V時,VOUT=3.3V下2A)
- 降壓模式:最高4A開關電流
- ?工作溫度?:-40°C至85°C(工業級)
- ?封裝?:14引腳VSON(3mm×4mm)

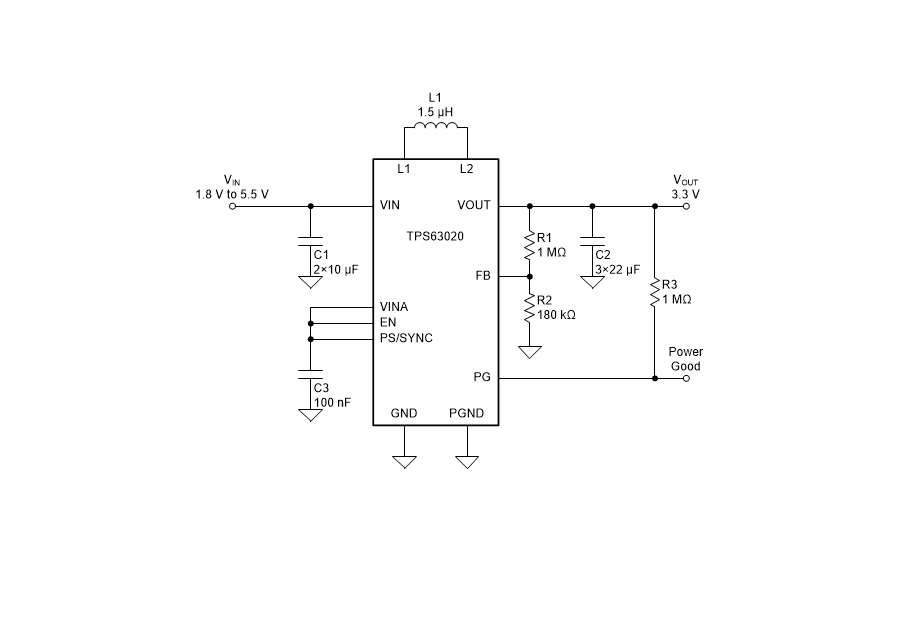

?3. 典型應用?
?4. 設計要點?
- ?電感選擇?:推薦1μH~2.2μH,需滿足飽和電流>4A(如Coilcraft XFL4020-152ME)。
- ?電容配置?:
- 輸入:≥10μF陶瓷電容(X5R/X7R)
- 輸出:3×22μF低ESR陶瓷電容
- ?反饋電阻?:TPS63020需外部分壓電阻(如VOUT=3.3V時,R1=1MΩ,R2=180kΩ)。
?5. 控制與模式?
- ?工作模式?:自動切換降壓/升壓,支持PWM同步(2.2-2.6MHz)。
- ?動態特性?:
- 輕載時電壓動態定位(±3%調節)
- 輸入電壓低于2.3V時動態限流保護
-
