TPS6306x 器件為由三節至六節堿性電池、鎳鎘或鎳氫電池，或單節或雙節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。使用雙節鋰離子或鋰聚合物電池時，輸出電流可高達 2 A，并放電至 5 V 或更低。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率。可以禁用省電模式，強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制在 2.25 A 的典型值。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。
*附件：tps63061.pdf

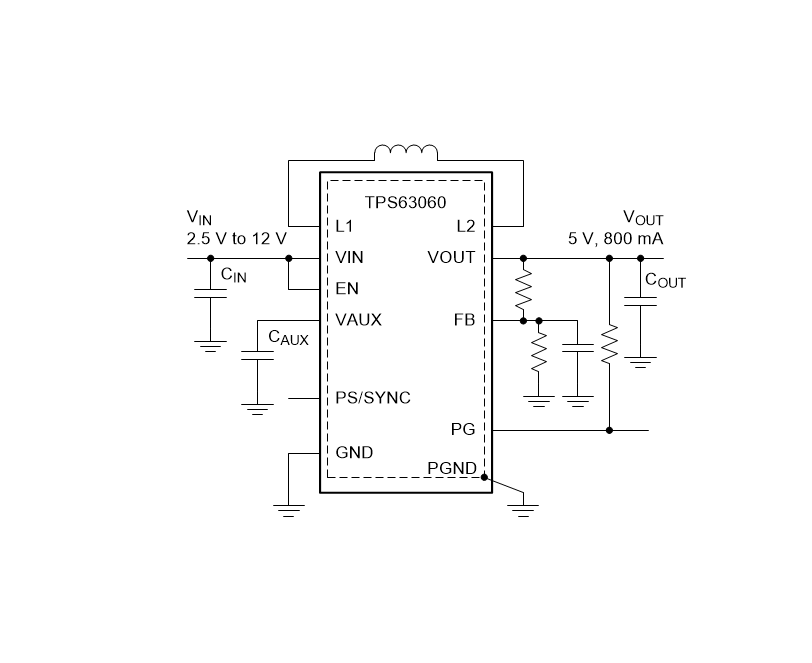

這些器件采用 3 mm × 3 mm、10 引腳 WSON （DSC） 封裝。

特性

• 輸入電壓范圍：2.5 V 至 12 V
• 效率：高達 93%
• 輸出電流為5 V（V 在 < 10 V）：降壓模式下 2 A
• 輸出電流為5 V（V 在 > 4 V）：升壓模式下為 1.3 A
• 降壓和升壓模式之間的自動轉換
• 典型器件靜態電流：< 30 μA
• 2.5 V 至 8 V 的固定和可調輸出電壓選項
• 省電模式可在低輸出功率下提高效率
• 在 2.4 MHz 下強制固定頻率作并可同步
• 功率良好輸出
• 降壓-升壓重疊控制?
• 關機期間負載斷開
• 過溫保護
• 過壓保護

參數

方框圖

?1. 產品概述?

• ?型號?：TPS63060（可調輸出）、TPS63061（固定5V輸出）
• ?封裝?：3mm×3mm 10引腳WSON（DSC）
• ?關鍵特性?：
  • 輸入電壓范圍：2.5V至12V
  • 輸出電流：
    • 降壓模式（VIN<10V）：2A（5V輸出）
    • 升壓模式（VIN>4V）：1.3A（5V輸出）
  • 效率高達93%，靜態電流<30μA
  • 自動降壓/升壓切換，支持2.4MHz固定頻率或外部同步

?2. 核心功能?

• ?動態電流限制?：根據輸入電壓調整開關電流，保護電路。
• ?電源管理?：
  • ?節能模式?（PS/SYNC引腳控制）：輕載時降低頻率以提高效率。
  • ?動態電壓定位?：輕載時輸出電壓略高，為負載瞬變預留裕量。
• ?保護機制?：
  • 過壓/欠壓鎖定（OVP/UVLO）
  • 過溫保護（熱關斷閾值125°C）
  • 短路保護（輸出<1.2V時限制電流<2A）

?3. 應用場景?

• 雙節鋰離子電池設備
• 數碼相機、便攜式醫療設備
• 工業儀表、超移動PC

?4. 設計要點?

• ?電感選擇?：推薦1μH（如Coilcraft XFL4020-102），需飽和電流>計算峰值電流20%。
• ?電容配置?：
  • 輸入電容≥20μF（陶瓷電容靠近VIN/PGND）
  • 輸出電容66μF（多陶瓷電容并聯降低ESR）
• ?反饋電阻?（僅TPS63060）：R2≤500kΩ，R1按公式 R1=R2×(VOUT/VFB-1) 計算。

?5. 性能曲線?

• 效率曲線顯示：
  • 7.2V輸入時，5V輸出效率>90%（負載>10mA）
  • 輕載下節能模式效率提升顯著（見圖9-2/9-5）
• 瞬態響應：200μs內恢復至穩壓（600mA→1A負載階躍）
