TPS6306x 器件為由三節至六節堿性電池、鎳鎘或鎳氫電池，或單節或雙節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。使用雙節鋰離子或鋰聚合物電池時，輸出電流可高達 2 A，并放電至 5 V 或更低。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率。可以禁用省電模式，強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制在 2.25 A 的典型值。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。

這些器件采用 3 mm × 3 mm、10 引腳 WSON （DSC） 封裝。
*附件：tps63060.pdf

特性

• 輸入電壓范圍：2.5 V 至 12 V
• 效率：高達 93%
• 輸出電流為5 V（V 在 < 10 V）：降壓模式下 2 A
• 輸出電流為5 V（V 在 > 4 V）：升壓模式下為 1.3 A
• 降壓和升壓模式之間的自動轉換
• 典型器件靜態電流：< 30 μA
• 2.5 V 至 8 V 的固定和可調輸出電壓選項
• 省電模式可在低輸出功率下提高效率
• 在 2.4 MHz 下強制固定頻率作并可同步
• 功率良好輸出
• 降壓-升壓重疊控制?
• 關機期間負載斷開
• 過溫保護
• 過壓保護

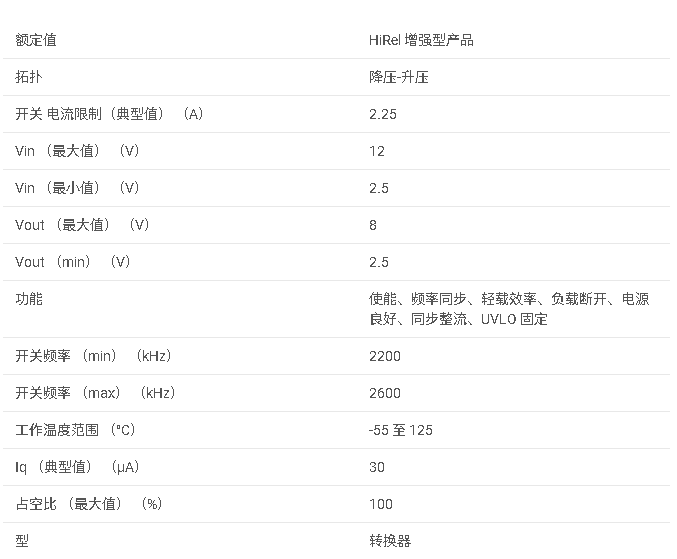

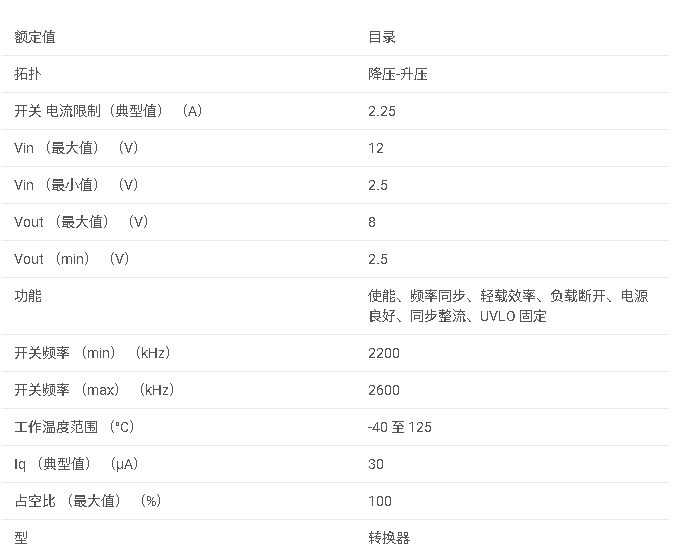

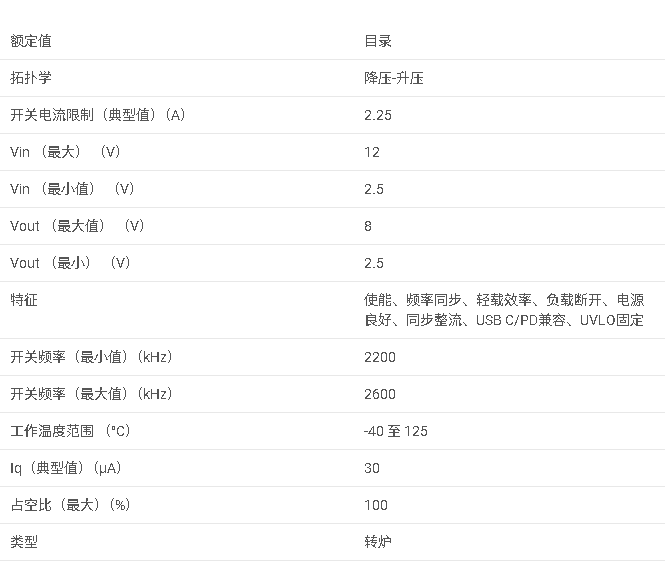

參數

方框圖

?1. 產品概述?

• ?型號?：TPS63060（可調輸出）和TPS63061（固定5V輸出）
• ?封裝?：3mm × 3mm 10引腳WSON（DSC）
• ?關鍵特性?：
  • 輸入電壓范圍：2.5V至12V
  • 輸出電流：
    • 降壓模式（VIN <10V）：5V輸出時高達2A
    • 升壓模式（VIN >4V）：5V輸出時1.3A
  • 效率：最高93%
  • 自動降壓-升壓切換
  • 靜態電流：<30μA

?2. 主要功能?

• ?動態電流限制?：根據輸入電壓調整開關電流上限（見圖8-5）。
• ?電源管理模式?：
  • ?PWM模式?：強制固定頻率（2.4MHz）
  • ? 節能模式（PFM） ?：輕載時降低頻率以提高效率
• ?保護機制?：
  • 過壓保護（16V閾值）
  • 欠壓鎖定（UVLO）
  • 熱關斷（125°C觸發）
  • 短路保護（輸出<1.2V時限制電流至2A）

?3. 典型應用?

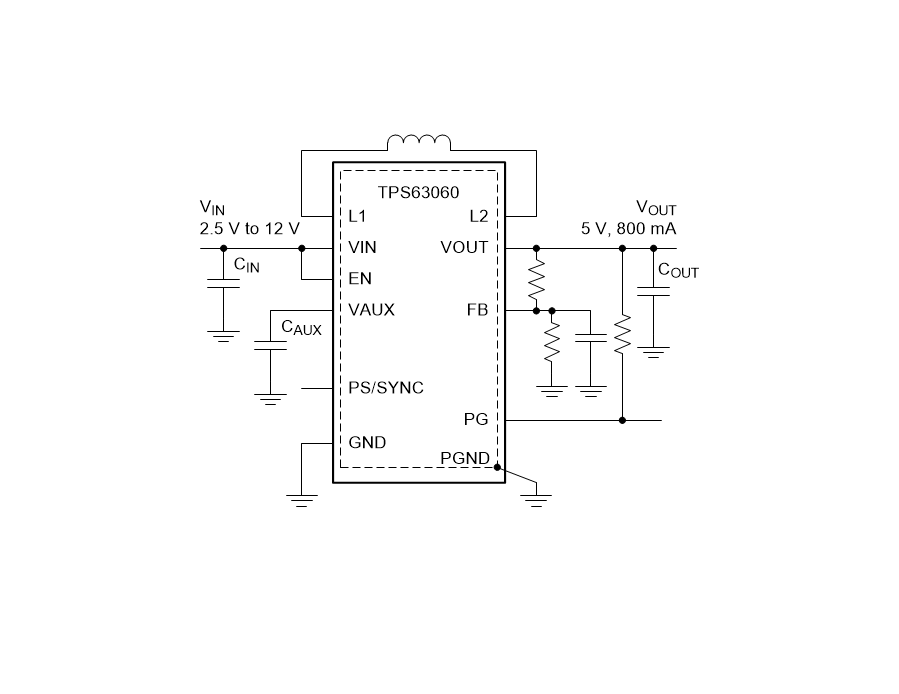

• ?電路設計?：
  • 輸入電容：≥20μF（陶瓷電容靠近VIN引腳）
  • 輸出電容：推薦66μF（多陶瓷電容并聯）
  • 電感選擇：1μH至1.5μH（如Coilcraft XFL4020系列）
• ? 輸出電壓設置（僅TPS63060） ?：
  • 通過外部電阻分壓器調節（R1/R2），F(xiàn)B引腳基準電壓500mV。

?4. 性能曲線?

• ?效率?：
  • 5V輸出時，7.2V輸入下效率達90%以上（負載>0.1A）。
  • 輕載（0.01A）時節能模式效率提升顯著（見圖9-2/9-5）。
• ?瞬態響應?：
  • 負載階躍（600mA→1A）下輸出電壓波動<200mV（見圖9-15）。

? 5. 版本更新（2020年9月修訂） ?

• 刪除PowerPAD封裝選項
• 更新典型應用電路和電氣特性表
• 新增熱關斷參數（原過溫保護合并）

?6. 應用領域?

• 數碼相機、筆記本電腦
• 工業儀表、醫療設備
• 高功率LED驅動
