      Texas Instruments SN74AHCT164/SN74AHCT164-Q1 8位移位寄存器特性/應用/框圖

      科技觀察員 ? 2025-07-30 11:13 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments SN74AHCT164/SN74AHCT164-Q1 8位并行輸出移位寄存器具有AND門控串行輸入和異步清零 (CLR) 輸入。輸出直接連接到內部移位寄存器，當數值移入寄存器時，輸出立即發生變化。門控串行（A和B）輸入允許完全控制輸入數據。任一輸入端的低電平抑制輸入新數據，并在下一個時鐘 (CLK) 脈沖將第一個觸發器復位為低電平。高電平輸入使能另一個輸入，然后確定第一個觸發器的狀態。只要滿足最短設置時間的要求，串行輸入端的數據可在 CLK 為低電平或高電平時更改。時鐘發生在CLK的低到高電平轉換。Texas Instruments SN74AHCT164-Q1器件通過了汽車應用類AEC-Q100認證。

      特性

      • 4.5V至5.5V的VCC 工作范圍
      • TTL 兼容輸入
      • 低延遲，14ns最大值（VCC = 5V，CL = 50pF）
      • 閂鎖性能超過250mA JESD 17

      應用

      • 增加微控制器的輸出數量
      • 最多可臨時存儲8位數據

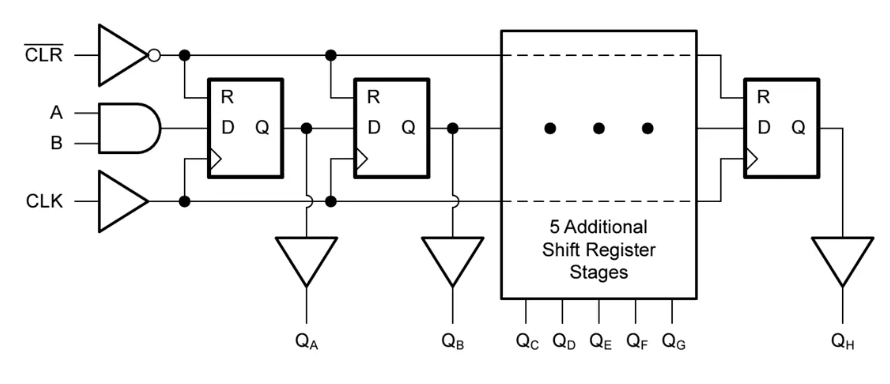

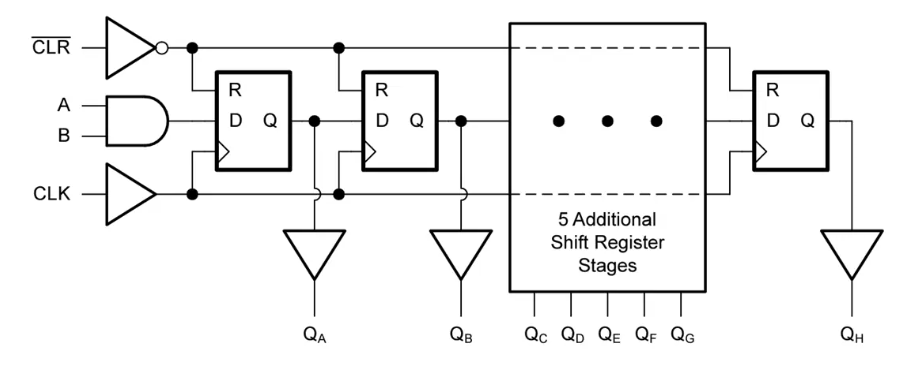

      功能框圖
