Texas Instruments SN74ACT164-Q1 8位SIPO移位寄存器數據手冊
Texas Instruments SN74ACT164-Q1 8位串行輸入/并行輸出 (SIPO) 移位寄存器包含一個8位移位寄存器，帶有異步清零 (CLR) 輸入和與門控制的串行輸入。門控串行輸入（A與B）允許對輸入數據進行完全控制。任一輸入為低電平都會抑制新數據的輸入，并在下一個時鐘 (CLK) 脈沖時將第一個觸發器重置為低電平。高電平輸入使能另一個輸入，從而決定第一個觸發器的狀態。如果達到最短建立時間的要求，在CLK為低電平或高電平時串行輸入處的數據就可以更改。時鐘出現在CLK低到高電平轉換時。Texas Instruments SN74ACT164-Q1器件通過了汽車應用類AEC-Q100認證。
數據手冊：*附件：Texas Instruments SN74ACT164-Q1 8位SIPO移位寄存器數據手冊.pdf
特性
- 符合汽車應用類AEC-Q100標準
- 器件溫度等級1：-40°C至+125°C
- 器件HBM ESD分類級別2
- 器件CDM ESD分類級別C4B
- 采用可濕性側翼QFN封裝
- 寬工作范圍：4.5V至6V
- TTL 兼容輸入
- 在5V下提供連續±24mA的輸出驅動
- 支持高達±75mA的輸出驅動（5V）短脈沖串
- 驅動50Ω傳輸線路
- 在5V下的最大t
pd：14.9ns
應用
- 增加微控制器上的輸出端數量
- 最多可臨時存儲8位數據

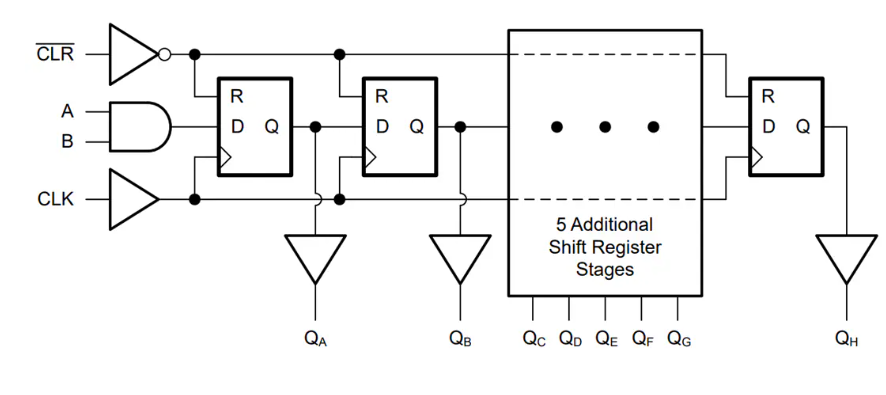

功能框圖
