在5G基站密集部署、數據中心算力爆炸式增長、工業交換機高速通信的時代背景下，電源管理芯片的性能直接決定了系統的可靠性、能效比與生命周期成本。

艾為電子推出的AW37023低壓差線性穩壓器（LDO），憑借3A大電流、±1%全溫全負載輸出精度、5μVrms超低噪聲及優秀的瞬態響應等核心優勢，為5G基站、數據中心、工業互聯等場景提供穩定、高效、可靠的電源解決方案，成為高可靠性基礎設施的“隱形守護者”。

產品優勢

01

3A大電流，輕松駕馭高負載場景

服務器、基站、交換機的核心組件對電流需求日益增長。AW37023QNR支持連續3A輸出電流，可穩定驅動控制器、高速FPGA及大功率通信模塊。同時，AW37023QNR采用NMOS架構可實現大電流下的超低Dropout電壓，在滿載時壓差僅120mV，顯著降低發熱量，提升系統能效。

02

5μVrms超低噪聲，守護信號完整性

在5G基站射頻前端與交換機串行解碼鏈路等對噪聲敏感的應用中，電源噪聲可能直接轉化為信號干擾。AW37023QNR的超低噪聲技術，可實現5μVrms（10Hz-100kHz，0.8V/3A）超低噪聲性能，確保ADC采樣精度、PLL時鐘穩定性及高速串行鏈路誤碼率（BER）指標。

03

±1%全溫域精度，保障系統可靠性

溫度波動、負載變化及輸入電壓擾動是電源精度的三大挑戰。AW37023QNR集成高精度參考電壓源與低溫漂高精度電阻，在-40℃至125℃全溫域內實現±1%輸出精度，并通過優秀負載瞬態響應能力迅速調整電壓跌落，避免因電源波動導致的系統復位或數據錯誤。

AW37023產品介紹

3A最大電流輸出驅動能力

超低Dropout：120mV@ 3A

超低輸出噪聲：5μ[email protected]/3A，11μVrms@ 5V/3A

輸入電壓范圍：

-無偏置：1.4V ~ 7.5V

-有偏置：1.1V ~ 7.5V

輸出電壓范圍：

-可調工作模式：0.8V ~ 5.2V

-ANY-OUT工作模式：0.8V ~ 3.95V

輸出電壓精度：±1%(Max.)

PSRR：42dB @ 10kHz，0.8V/3A，36dB @ 500kHz，0.8V/3A

出色的負載瞬態響應

具有電源正常（PG）指示輸出

可調節軟啟動輸出

內置限流保護，短路保護，過溫保護等功能

封裝：QFN 3.5mm×3.5mm-20L

圖1 AW37023封裝信息

圖2 可調電壓模式應用電路圖

圖3 ANY-OUT工作模式應用電路圖

特色功能：

ANY-OUT調節電壓技術：無需外部分壓電阻，只需通過PCB布局布線將引腳接地來調節輸出電壓，從而減少外部器件總數。

圖4VOUT=VNR/SS+0.1V=0.8V+0.1V=0.9V

可調節軟啟動輸出：通過在NR/SS引腳外接不同CNR/SS電容來設定VOUT軟啟動時間。

圖5 Time(5ms/div)

圖65G基站、數據中心、工業互聯等應用場景

產品選型表

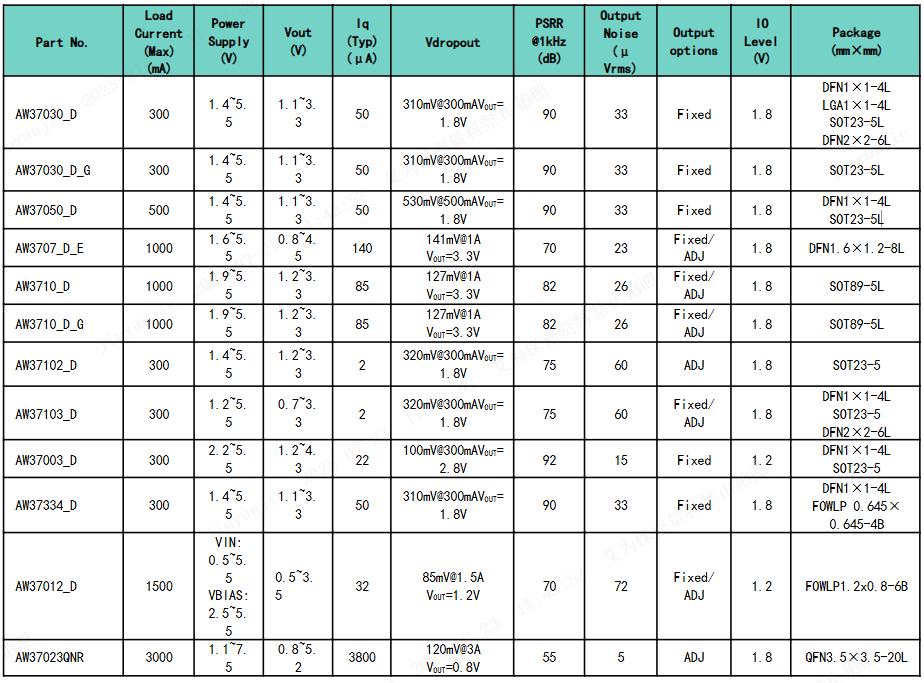

Low VINLDO

Mid VINLDO

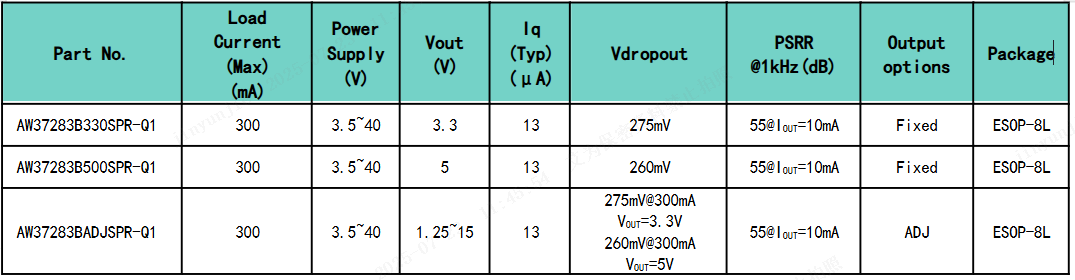

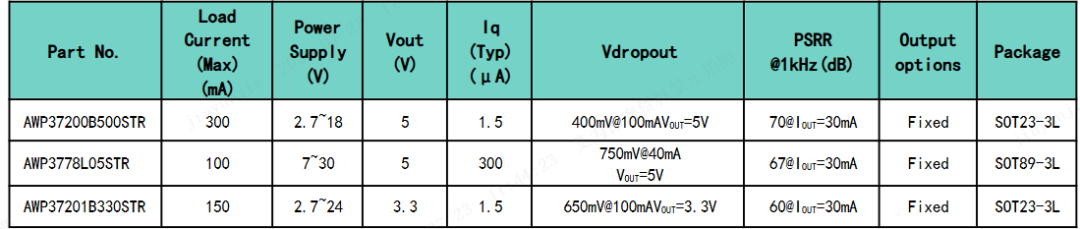

High VINLDO

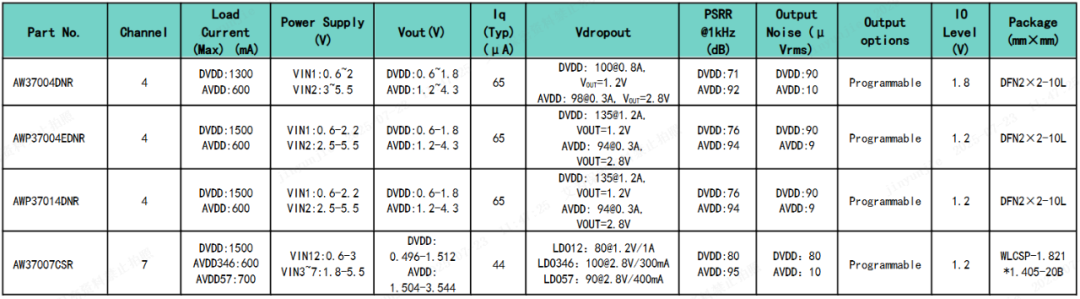

LDO PMICs
